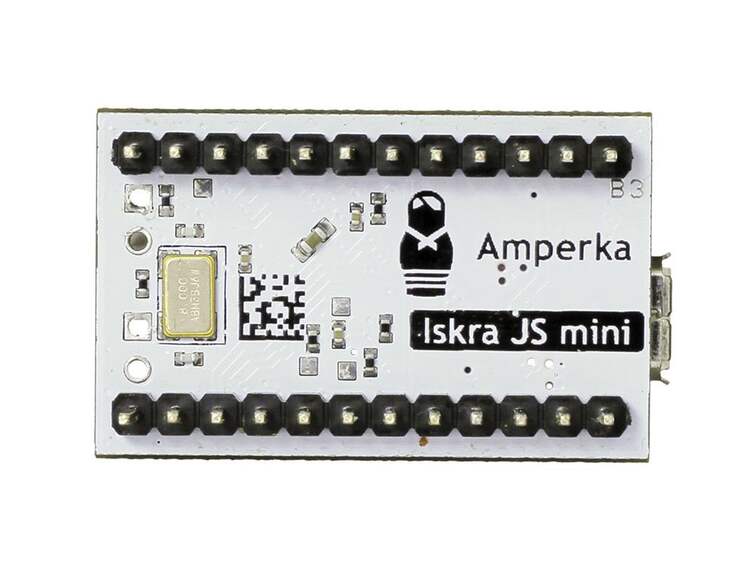

Описание товара Модуль для электронного конструктора Iskra JS Mini

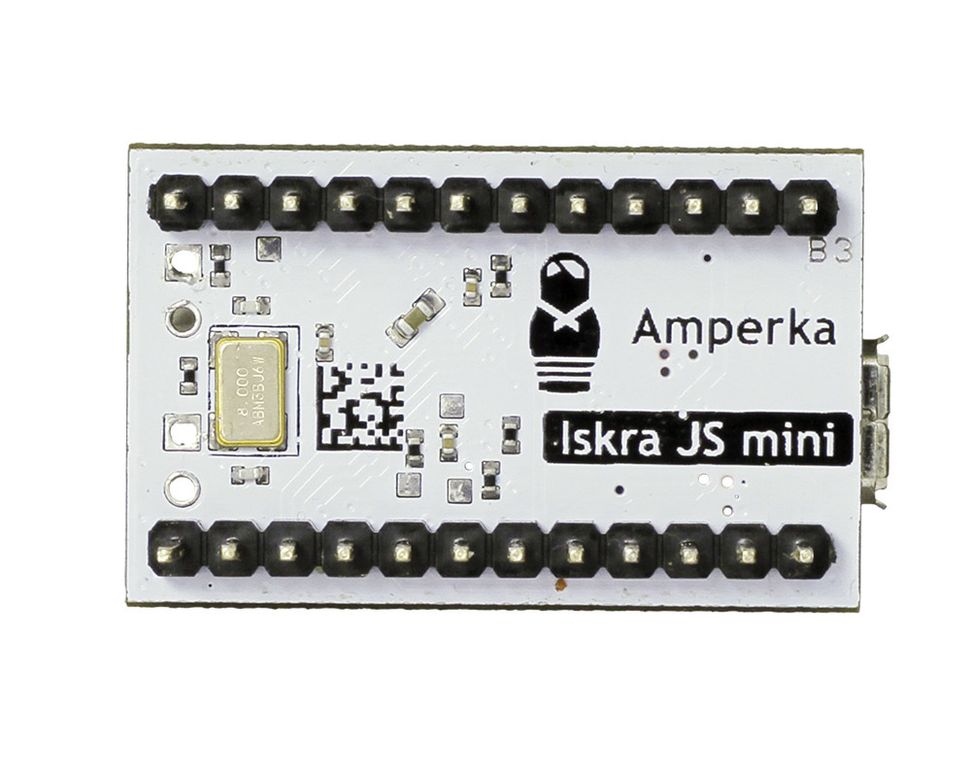

Iskra JS Mini

Iskra JS Mini — аналог флагманской платформы Iskra JS Амперки в форм-факторе Arduino Mini. Среда разработки на JavaScript и мощный процессор платы подойдут для устройств «интернета вещей», фиджетов и мультимедийных проектов.

Плата построена на 32-разрядном процессоре ARM Cortex M4, поэтому хорошо справляется с большим объёмом вычислений и ресурсоёмкими сетевыми протоколами. Её мощности хватит на комфортную работу с IFTTT, dweet.io или vk-ботами.

Программирование

Плата программируется на популярном в web-программировании JavaScript, особенности которого подробно описаны в разделе вики.

Разработка ведётся в среде Espruino Web IDE, которая устанавливается в один клик из магазина Google Chrome.

Производительность

Iskra JS Mini работает на частоте 100 МГц. 32-битный микроконтроллер ARM Cortex-M4 предоставляет в ваше распоряжение 512 кБ флеш-памяти для хранения прошивки интерпретатора JavaScript и вашего кода. 128 КБ выделены под оперативную память.

Этого вполне хватит для обработки JS-кода и решения сложных задач по управлению роботами, промышленной автоматикой и работы в системах умного дома.

Порты ввода-вывода

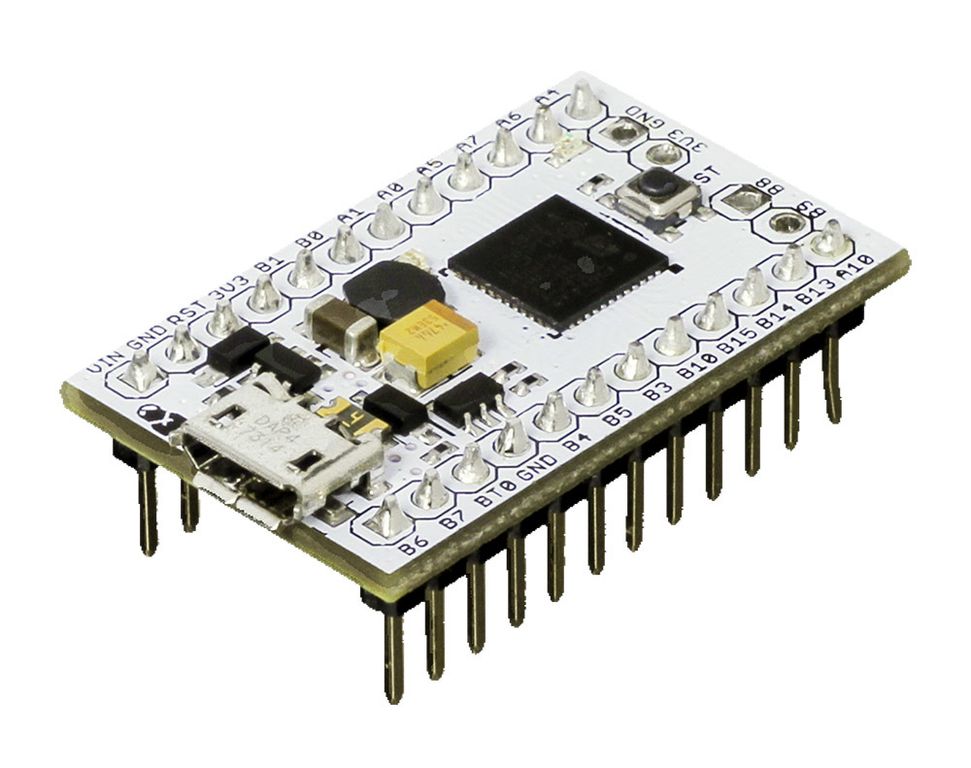

На плате в два ряда выведено 24 контакта, со стандартным шагом между контактами в 2,54 мм. По форм-фактору платформа повторяет Iskra Mini. Мы уже распаяли две линейки контактных пинов. Поэтому Iskra JS Mini работает на макетных платах и breadboard’ах.

Если вы хотите собрать проект на основе Troyka-модулей, используйте плату расширения Troyka Mini IO. Устройство получится компактным и эстетичным.

Логическое напряжение Iskra JS Mini — 3,3 вольта. Некоторые контакты толерантны к 5 вольтам. Это обеспечивает электрическую совместимость со многими датчиками, дисплеями и исполнительными устройствами.

Характеристики

• Микроконтроллер: STM32F411CEU6 (32-битный ARM Cortex M4)


• Тактовая частота: 100 МГц


• Объём Flash-памяти: 512 КБ


• Объём SRAM-памяти: 128 КБ


• Портов ввода-вывода всего: 20


• Портов с АЦП: 8


• Разрядность АЦП: 12 бит


• Портов с ШИМ: 19


• Разрядность ШИМ: 16 бит


• Аппаратных интерфейсов SPI: 3


• Аппаратных интерфейсов I²C / TWI: 2


• Аппаратных интерфейсов UART / Serial: 1


• Номинальное рабочее напряжение: 3,3 В


• Портов толерантных к 5 В: 17


• Максимальный ток с шины 3.3V: 2 А (включая питание микроконтроллера)


• Максимальный ток с пина или на пин: 25 мА


• Допустимое входное напряжение от внешнего источника: 7–14 В


• Габариты: 33×21 мм
