Описание товара Uno Slot Плата

Uno Slot

Создавайте компактные устройства на базе Uno Slot, используя все преимущества экосистемы Troyka. На плате четыре посадочных места, куда можно установить датчики, индикаторы и органы управления по вкусу. Сборка напоминает конструктор: за короткое время вы получаете готовое эстетичное устройство без необходимости укладывать соединительные провода и подбирать крепления модулей.

С программной точки зрения Uno Slot идентичен Arduino Uno, поэтому в своих проектах вы можете смело пользоваться привычными инструментариями и библиотеками для неё.

Начинка и особенности

Мы построили Uno Slot на 8-битном микроконтроллере Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. На борту содержится 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM.

На плате распаяны четыре цветных адресных светодиода WS2812B — используйте их в качестве индикации или украшения своего проекта.

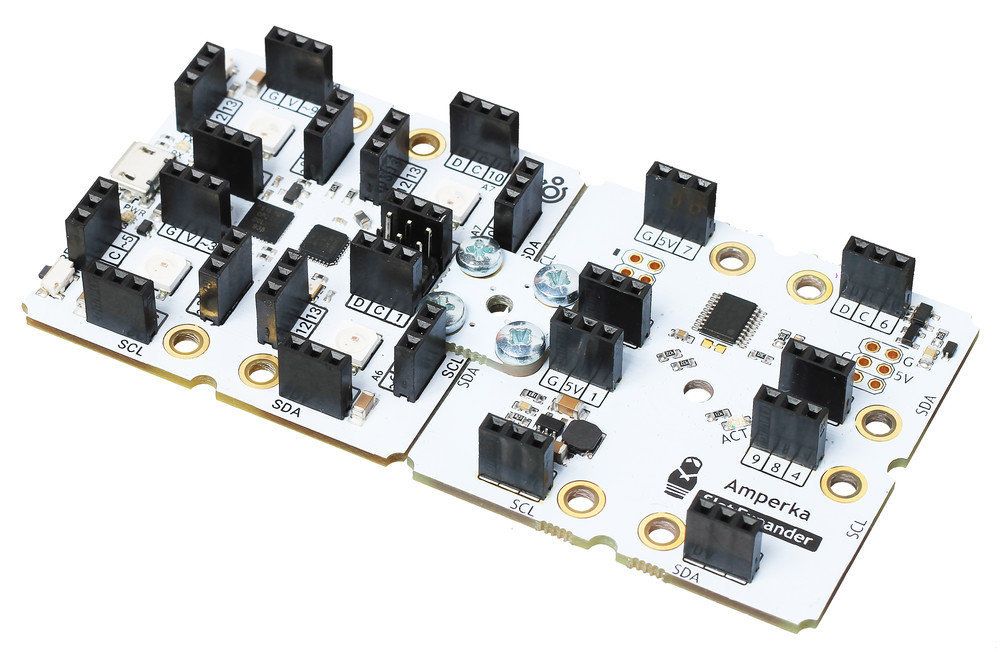

Платформа позволяет подключить до четырёх Troyka-модулей без пайки, проводов и изоленты: просто установите их в свободные слоты, соблюдая распиновку. Если вашему проекту понадобится больше слотов, подключите к Uno Slot плату расширения Slot Expander.

Порты и интерфейсы

На платформе доступно 13 портов ввода-вывода общего назначения. Некоторые из них обладают дополнительными возможностями:

• 5 пинов принимают аналоговый сигнал через 10-битный АЦП.


• 5 пинов позволяют вывести аналоговое значение в виде ШИМ-сигнала разрядностью 8 бит.

Также на плате предусмотрены аппаратные интерфейсы SPI, I²C и UART.

Программирование

Для программирования платформы Uno Slot подходят те же инструменты, что и для Arduino Uno:

• Среда разработки Arduino IDE.


• Визуальная среда разработки XOD IDE.


• Произвольный инструментарий C/C++.

Питание

Платформа питается напряжением 5 В через разъём micro-USB. Вам пригодится кабель micro-USB вместе с сетевым адаптером.

Чтобы собрать компактное устройство с автономным питанием, воспользуйтесь Power Cell.

Комплектация

• 1× Плата Uno Slot

Характеристики

• Микроконтроллер: ATmega328P


• Тактовая частота: 16 МГц


• Оперативная память: 2 КБ


• Flash-память: 32 КБ


• EEPROM-память: 1 КБ


• Порты ввода-вывода: 13


• Порты с АЦП: 5


• Разрядность АЦП: 10 бит


• Порты с ШИМ: 5


• Разрядность ШИМ: 8 бит


• Аппаратные интерфейсы SPI: 1


• Аппаратные интерфейсы I²C: 1


• Аппаратные интерфейсы UART: 1


• Напряжение питания: 5 В


• Напряжение логических уровней: 5 В


• Максимальный ток с пина ввода-вывода: 20 мА


• Максимальный выходной ток пина 5V: ограничен источником питания


• Габариты: 51×51 мм
