Описание товара Расширитель GPIO-портов (Troyka-модуль)

Расширитель GPIO-портов (Troyka-модуль)

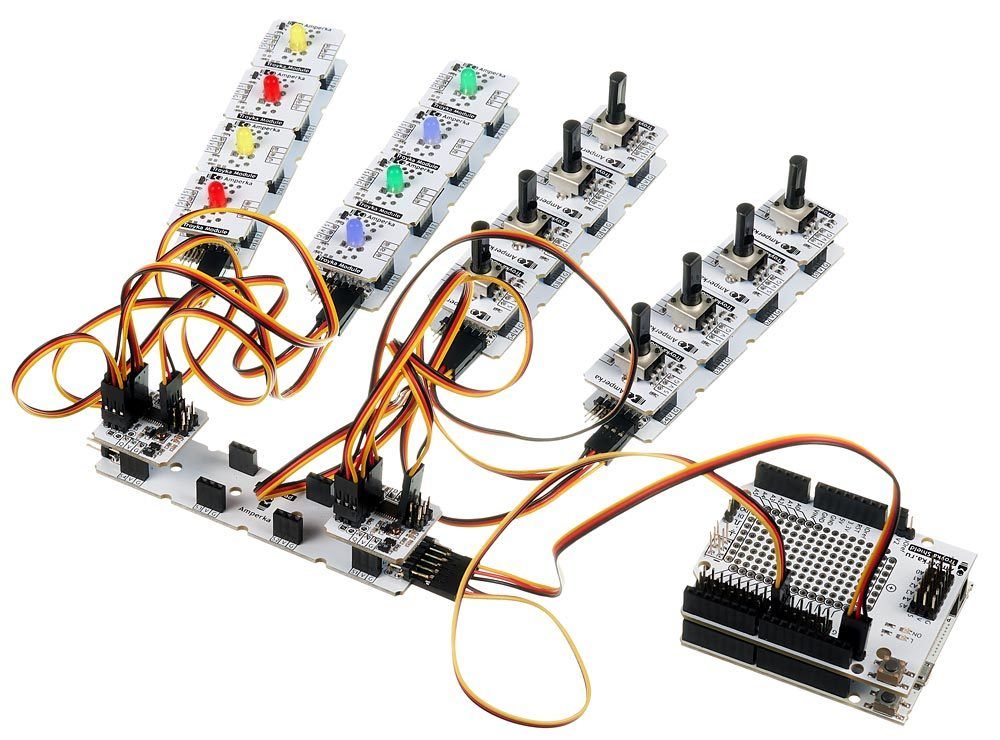

I²C расширитель добавит вашему контроллеру сразу девять дополнительных портов GPIO. Любой из них можно использовать как цифровой или аналоговый вход или выход. Назначение и функции пинов задаётся программно, непосредственно в скетче.

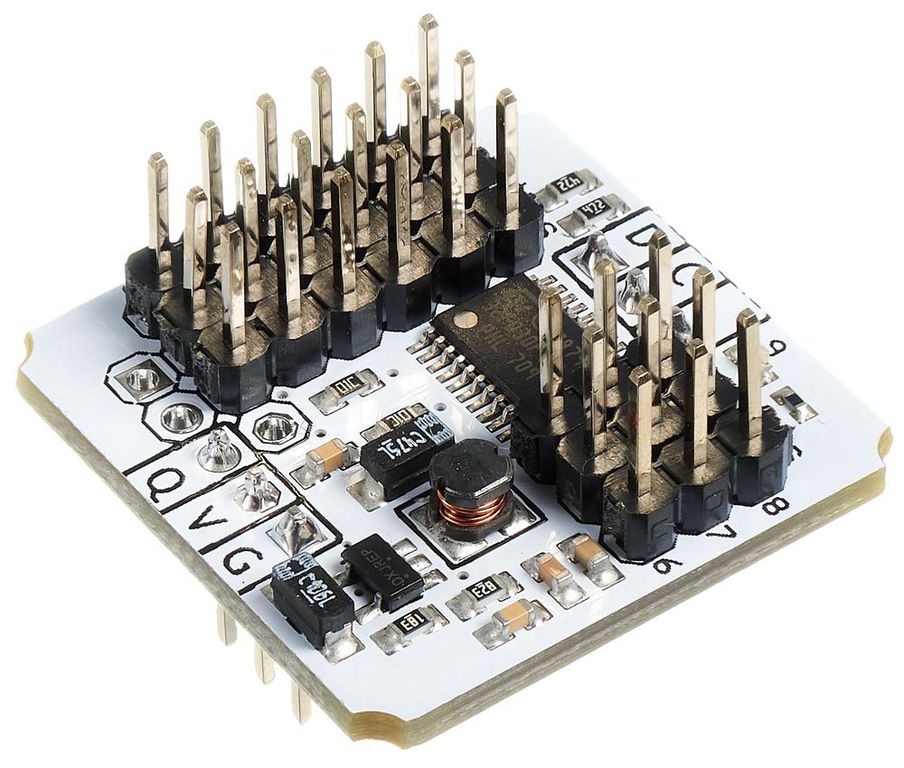

Модуль построен на 32-х битном микропроцессоре ARM Cortex M0. Он преобразовывает команды управляющей платы и переадресовывает их на виртуальные порты вывода, получает информацию со внешних модулей и передаёт её на микроконтроллер.

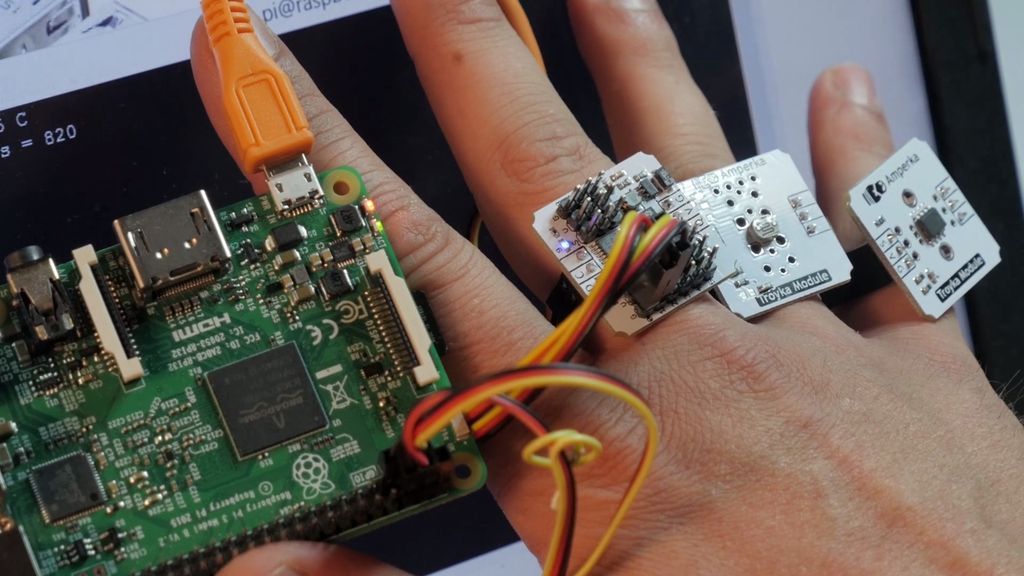

Для работы с аналоговыми модулями предусмотрены двенадцатиразрядная АЦП и шестнадцатиразрядный PWM. Это пригодится для подключения аналоговых сенсоров и устройств вывода к микрокомпьютерам Raspberry, на которых отсутствуют аналоговые пины.

Подключение

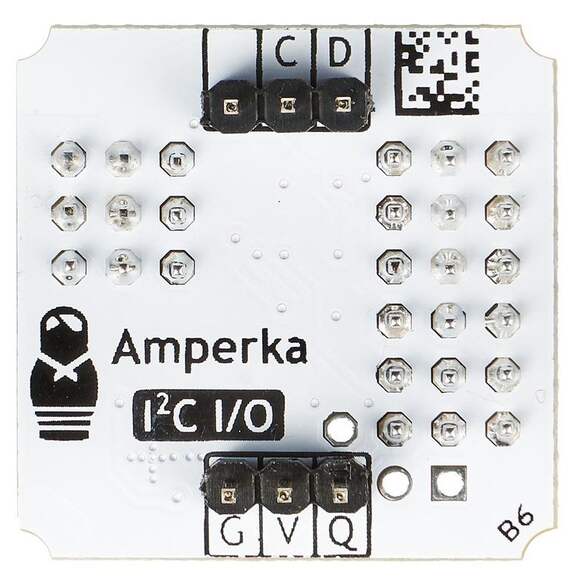

Для подключения к управляющей электронике мы вывели два трёхконтактных разъёма. Нижний разъём используется для подачи напряжения и перепрошивки модуля. Верхний — для подключения к шине I²C. Шлейфы вы найдёте в коробке с устройством.

Пины I²C и питания модуля расcчитаны на работу с напряжением от 3,3 до 5 В. Расширитель совместим со всеми платами Arduino, Iskra и одноплатниками Raspberry Pi без дополнительных перобразователей напряжения.

Модуль физически совместим с макетками и Proto Shield.

Комплектация

• 1× Плата-расширитель


• 2× Трёхпроводной шлейф

Характеристики

• Количество GPIO: 9


• Напряжение питания: 3–5 В


• Напряжение GPIO: 3,3 В

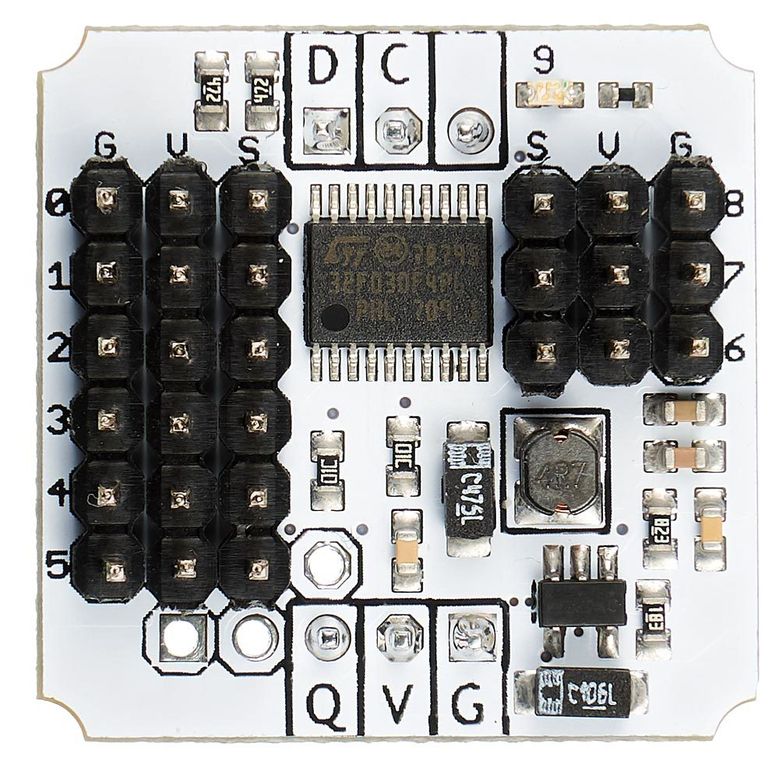

• Контроллер модуля: STM32F030F4P6


• Габариты: 25,4×25,4 мм
