Описание товара AC/DC преобразователь «5 В 600 мА» (Troyka-модуль)

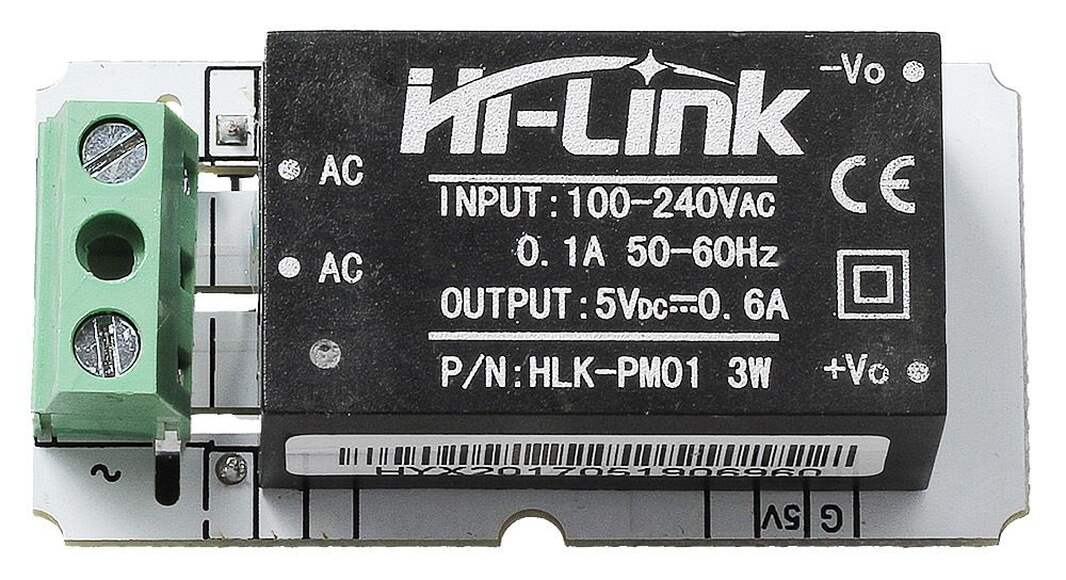

AC/DC преобразователь «5 В 600 мА» (Troyka-модуль)

Питание компактных проектов — вечная головная боль. Стандартные сетевые адаптеры занимают много места, адаптеры для смартфонов перегреваются, а внешние блоки питания стоят недёшево.

Преобразователь AC/DC из линейки Troyka-модулей подружит управляющую плату с бытовой сетью 220 вольт и не испортит внешний вид проекта.

Блок питания

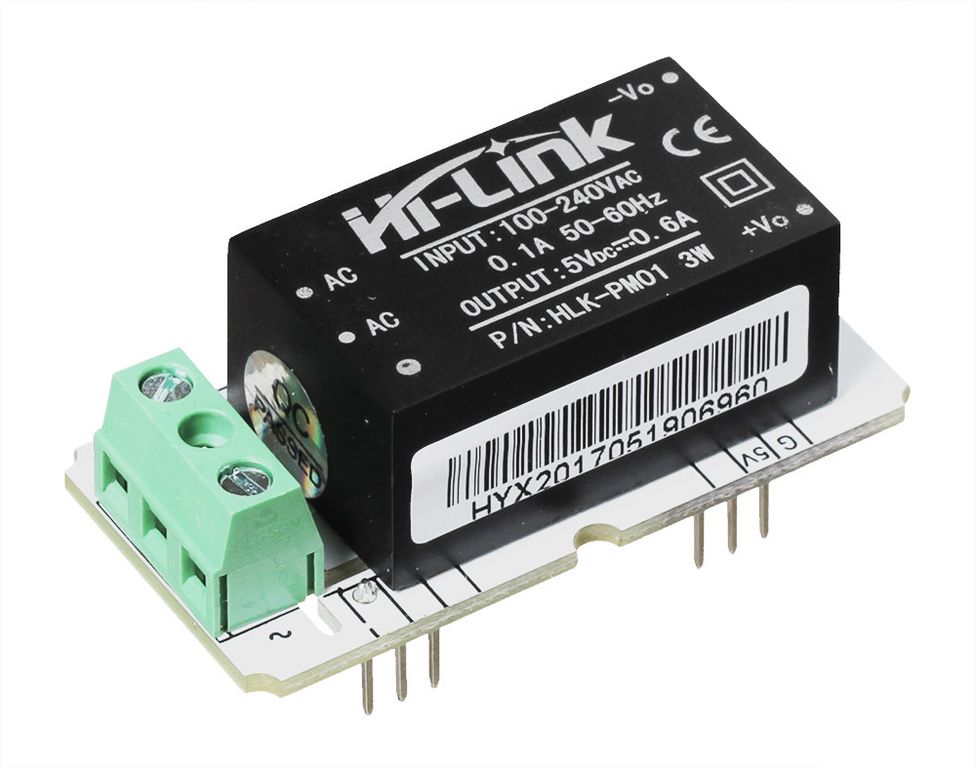

Основа модуля — стабилизированный импульсный блок питания. Он преобразует переменный ток в постоянный.

На выходе модуля вы получите ток в 600 миллиампер напряжением 5 вольт. Этого достаточно для питания большинства управляющих платформ и модулей. Но тока может не хватить, например при использовании GPRS Shild‘a. В таком случае рекомендуем AC/DC преобразователь на 3000 мА — трёх ампер хватит самым прожорливым проектам.

Подключение

Для подключения к бытовой сети 220 В служит входной клеммник:

• клемма L — подключите к фазе бытовой сети;


• клемма N — подключите к нулю бытовой сети;

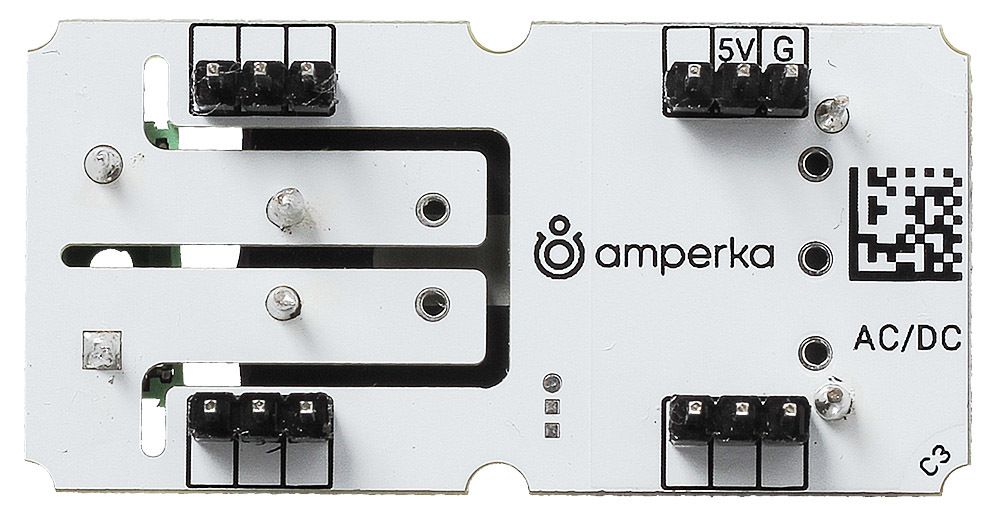

Выходное напряжение с преобразователя поступает на Troyka-контакты:

• земля (G) — соедините с землёй управляющей платы;


• питание (5V) — соедините с шиной 5 В управляющей платы;

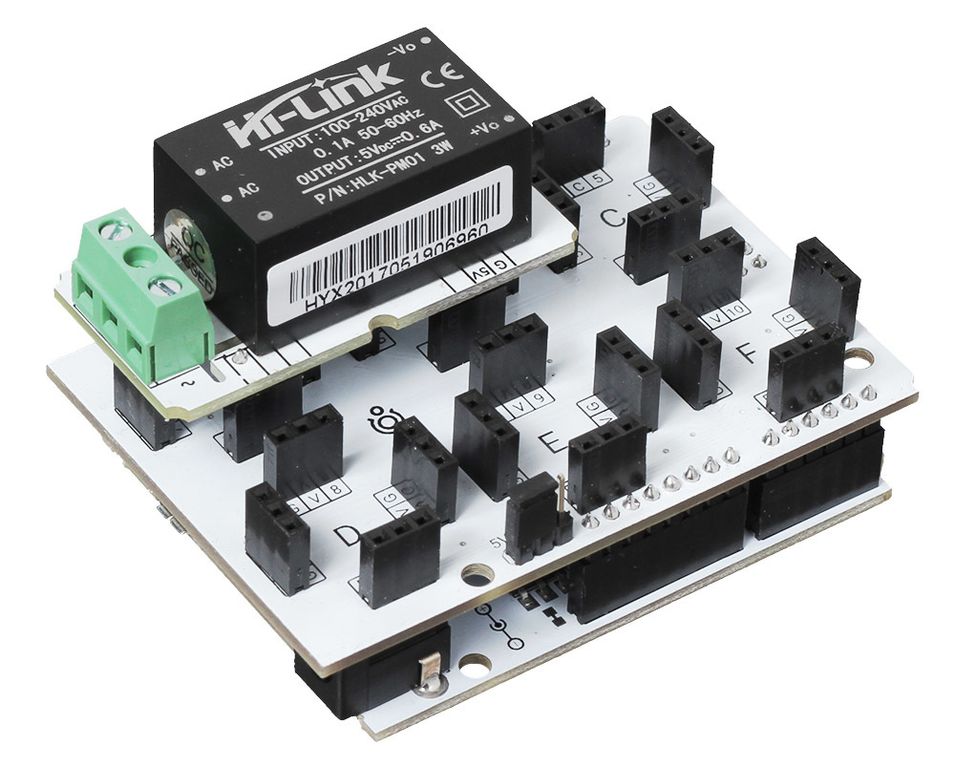

Для подключения модуля к Arduino и Iskra JS рекомендуем использовать Troyka Shield.

Внимание! Если вы сомневаетесь как подключить преобразователь к сети 220В — остановитесь. Вы можете устроить пожар или убить себя. Убедитесь, что у вас — кристальное понимание принципа работы устройства и опасностей, которые связаны с высоким напряжением.

Комплектация

• 1× Плата-модуль

Характеристики

• Входное напряжение: ~220 вольт


• Выходное напряжение с преобразователя: 5 В


• Максимальный выходной ток с преобразователя: 600 мA


• Габариты: 50,8×50,8×20 мм
