Расширитель портов I2C (Troyka-модуль)

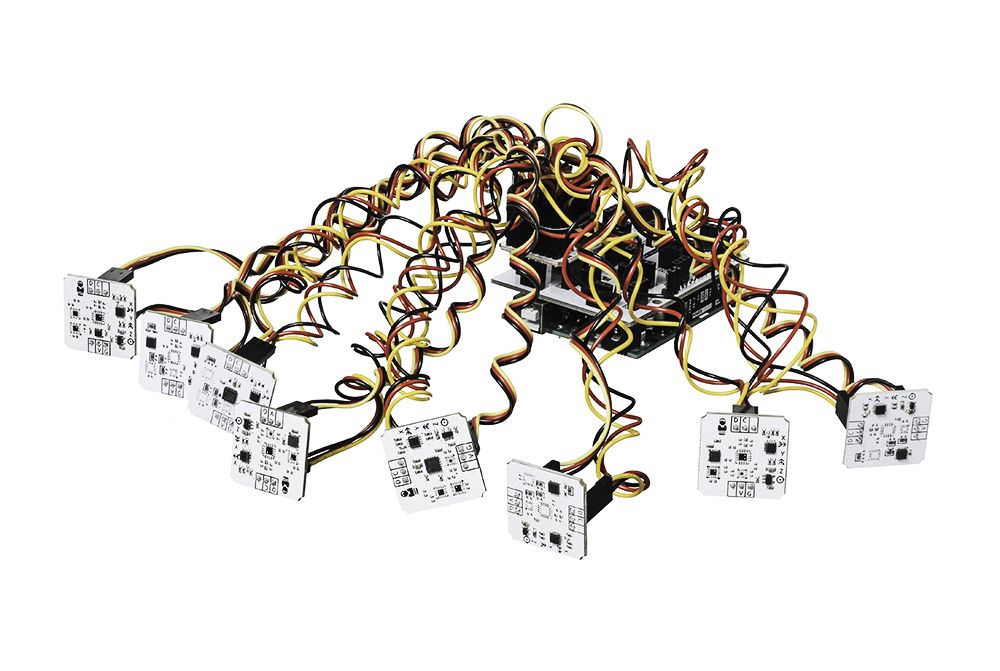

Забудьте о конфликтах I²C модулей с одинаковыми адресами. Используйте несколько IMU-сенсоров для управления квадрокоптером, отслеживайте жесты с помощью группы датчиков приближения или постройте широкоформатный дисплей на светодиодных матрицах.

Принцип работы

I²C хаб похож на галетный переключатель в старом телевизоре или железнодорожную стрелку. К устройству подключается несколько управляемых модулей (Slave), но в каждый момент времени активно только одно (Master). Если хотите порботать с другим модулем, необходимо «переключить канал».

Подключение

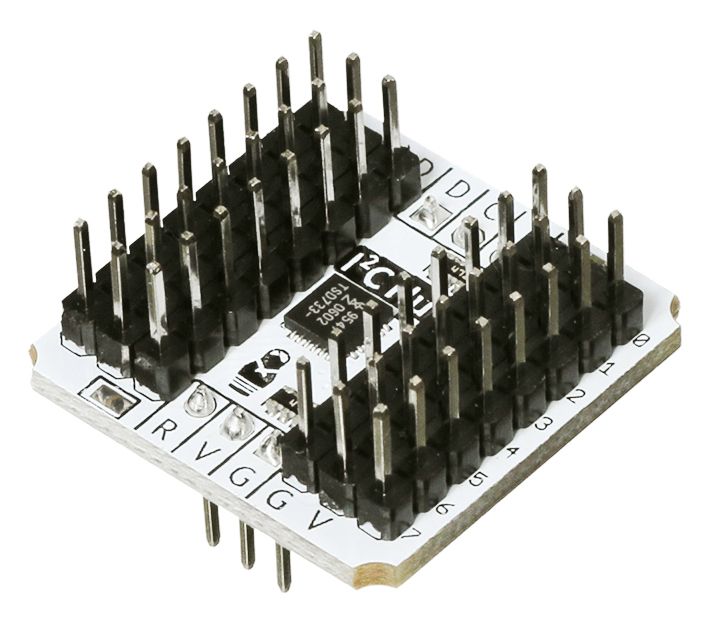

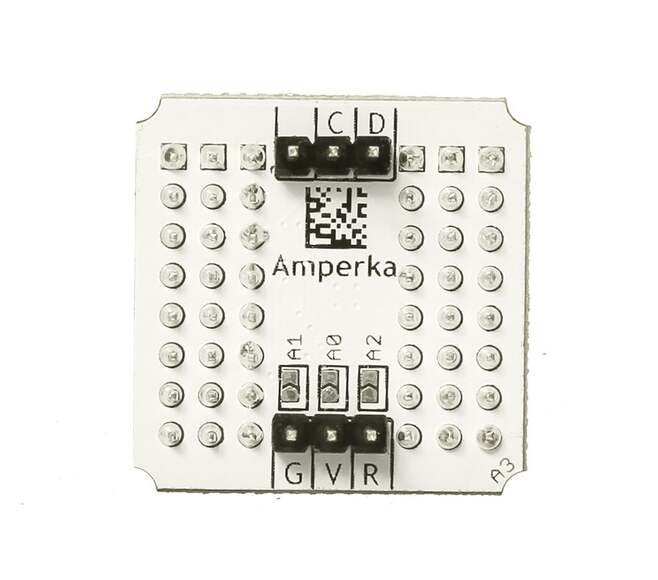

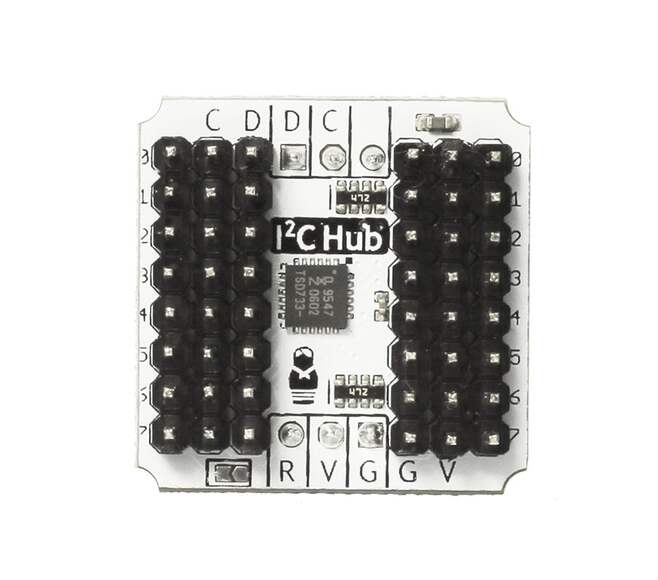

На модуле выведено две пары Troyka-контактов.

Нижняя группа

• Сигнальный (R) — сигнал сброса микросхемы управления PCA9547. Подключите к цифровому пину микроконтроллера. По умолчанию пин отключён от чипа.


• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — Соедините с пином GND микроконтроллера.

Верхняя группа

• Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера.


• Сигнальный (C) — пин тактирования шины I²C. Подключите к SCL пину микроконтроллера

Для подключения к платам Arduino и Iskra JS используйте плату расширения Troyka Shield. А с Troyka Slot Shield забудьте о проводах вовсе.

Программирование

Хаб общается с управляющей электроникой по шине I²C. Но вы можете не переживать о битах и байтах. Мы написали библиотеку TroykaI2CHub для Arduino, благодаря которой общение с модулем несложнее мигания светодиодом.

Комплектация

• 1× плата сенсор


• 2× трёхпроводных шлейфа

Характеристики

• Напряжение питания: 3.3–5 В


• Интерфейс на вход: I²C


• Адрес модуля по умолчанию: 0x70


• Интерфейс на выход: восемь дополнительных каналов I²C


• Габариты: 25,4×25,4 мм
