Описание товара TV-выход (Troyka модуль)

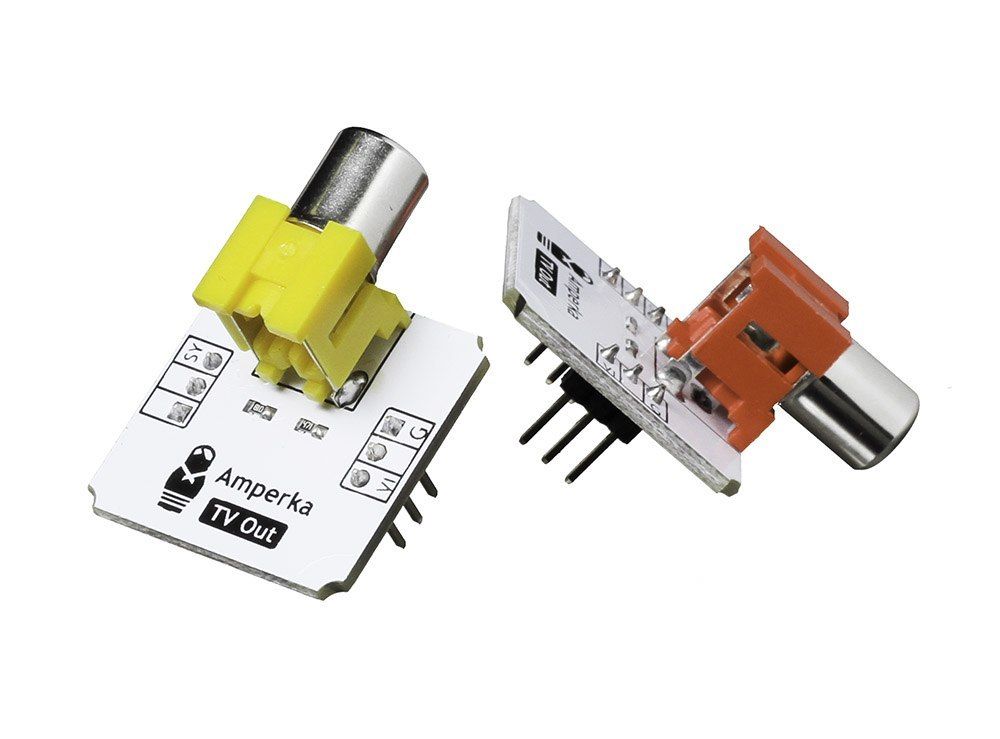

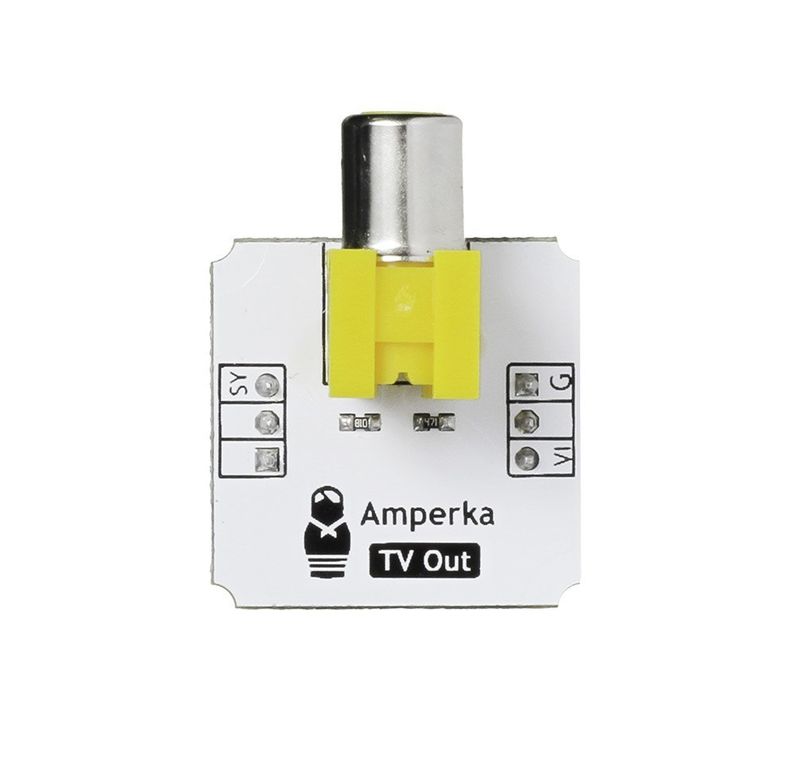

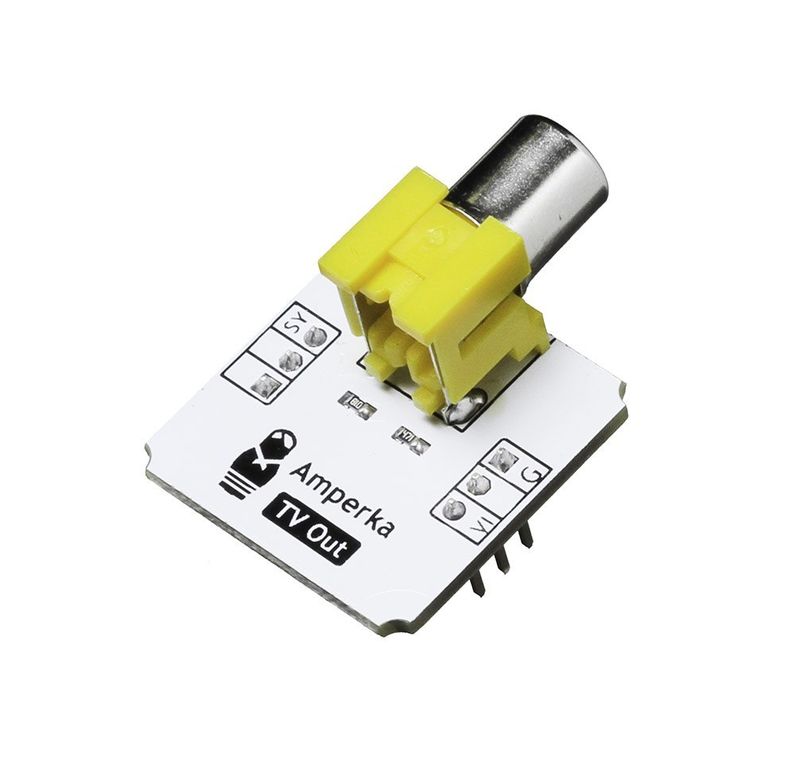

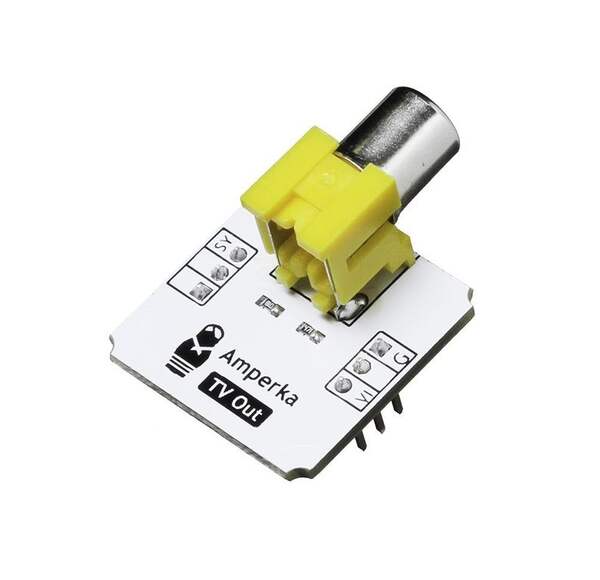

TV-выход (Troyka модуль)


Подарите вторую жизнь старому телевизору — соберите креативный и аутентичный дисплей для ретро проекта. Модуль TV-out подружит прошлое с настоящим и выжмет из Arduino композитный видеосигнал.

Возможностей Arduino Uno хватает для простых видеоигр — понга, змейки или Space Invaders. Старой доброй классике, которой достаточно разрешения 128×96.

На модуле распаяна обвязка для согласования двух сигналов с микроконтроллера (Sync и Video) и объединений их в композитный сигнал формата PAL. К телевизору модуль подключается одним проводам с разъёмом RCA, который в быту часто называют «тюльпаном».


Подключение и настройка

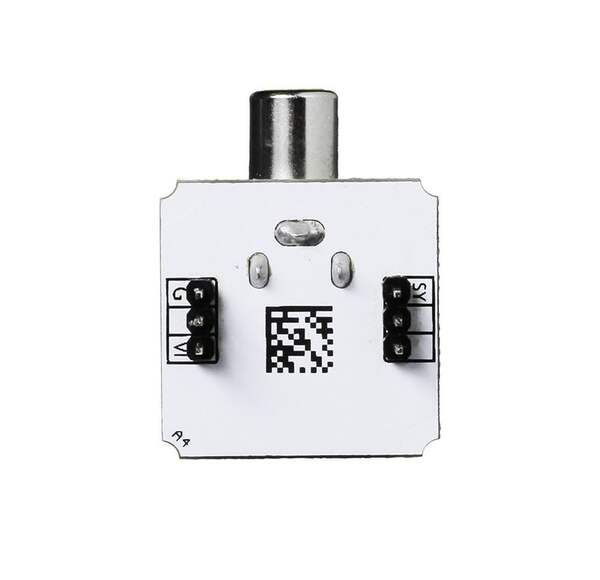

Модуль подключается двумя трёхпроводными шлейфами.

Нижняя тройка ног используется для подключения земли и пина видео.



  • контакт VI — пин видео (строковый сигнал яркости). Подключите к цифровому пину микроконтроллера;

  • контакт G — к земле.


В верхней тройке используются всего одна нога:



  • контакт SY — пин кадровой синхронизации. Подключите к цифровому микроконтроллера.


К Arduino модуль удобно подключать через Troyka Shield. Шлейфы для подключения включены в комплект.


Для отрисовки графики используйте библиотеку TvOut для Arduino. Она скрывает в себе все тонкости протокола и синхронизации.


Внимание! Библиотека завязана на тайминги плат, поэтому вы не сможете выбирать номера пинов. Подключайте модуль только к указанным в таблице пинам.

































Управляющая платформа Sync Video Audio
Arduino Uno 9 7 11
Arduino Leonardo / Iskra Neo 9 8 11
Arduino Mega 11 29 10



Комплектация




  • 1× Плата-модуль

  • 2× Трёхпроводных шлейфа




Характеристики




  • Напряжение питания: 5 В

  • Выходной интерфейс: аналоговый видеосигнал форматов PAL или NTSC

  • Габариты: 25,4×25,4 мм
