Описание товара Сборка силовых ключей N-FET (Zelo-модуль)

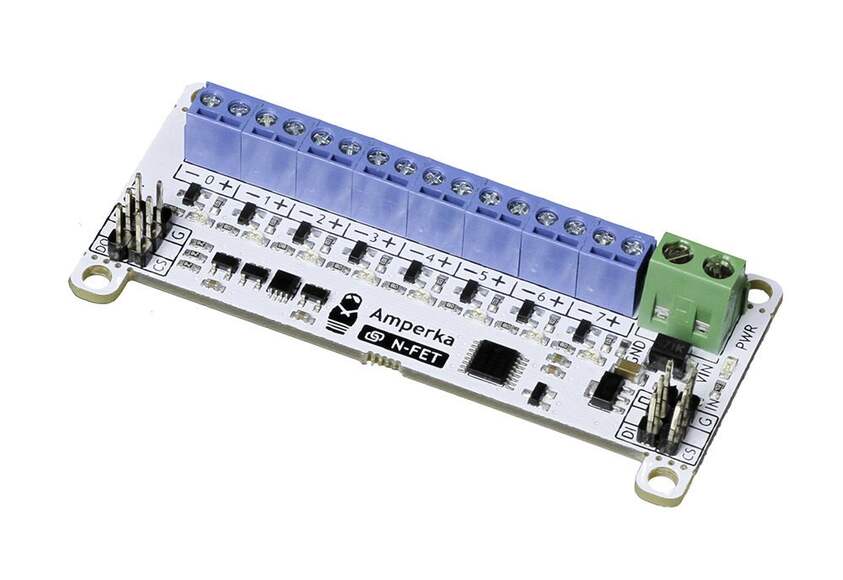

Сборка силовых ключей N-FET (Zelo-модуль)

Хотите коммутировать большое количество моторов, соленоидов или клапанов? Каждый пин Arduino всегда на вес золота. Сборка силовых ключей не только возьмёт на себя управление силовой нагрузкой, но ещё и освободит пины управляющей платы.

Особености модуля

Модуль построен на чипе сдвигового регистра SN74HC595. Микросхема преобразует входящий последовательный сигнал на одном пине в выходной параллельный на восьми пинах. На практике сдвиговый регистр превращает три пина микроконтроллера в восемь цифровых выходов.

Каждый выход микросхемы мы подключили к силовому ключу. Теперь вы сможете не только прокачать навыки светодиодной робототехники, но и справитесь с серьёзными потребителями постоянного тока. Модуль способен коммутировать восемь отдельных выходных каналов постоянного тока напряжением до 30 В и током до 5 А.

Подключение

Модуль N-FET общается с управляющей электроникой по интерфейсу SPI. При подключении к Arduino или Iskra JS используйте Troyka Shield.

На модуле выведено две группы Troyka-контактов — входная и выходная.

Входная группа контактов используется для соединения модуля с микроконтроллером:

• Сигнальный (SCK) — пин последовательного тактового сигнала. Используется для согласования скорости передачи. Подключите к пину SCK микроконтроллера.


• Сигнальный (DI) — вход ведомого устройства. Используется для приёма данных из микроконтроллера. Подключите к пину MOSI микроконтроллера.


• Сигнальный (CS) — выбор ведомого устройства. Подключите к любому цифровому пину микроконтроллера.


• Земля (G) — соедините с пином GND микроконтроллера.

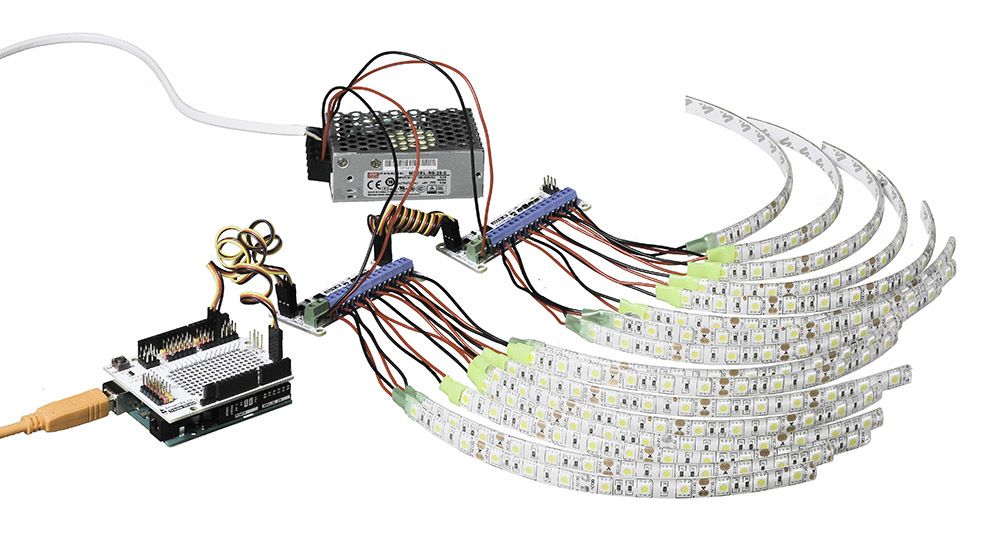

Выходная группа используется для соединения несколько модулей в цепочку (гирлянду):

• Сигнальный (SCK) — пин последовательного тактового сигнала. Используется для согласования скорости передачи. Подключите к пину SCK последующего модуля.


• Сигнальный (DO) — выход ведомого устройства. Используется для проброски данных через модуль. Подключите к пину DI последующего модуля.


• Сигнальный (CS) — выбор ведомого устройства. Подключите к пину CS последующего модуля.


• Земля (G) — соедините с пином GND последующего модуля.

Нагрузку подключайте к колодкам под винт. Отрицательный контакт к минусовой клемме, а положительный — к плюсовой. Каждый модуль способен коммутировать до восьми каналов.

Источник питания нагрузки подключайте к клеммнику PWR. Положительный контакт к контакту Vin, а отрицательный — к контакту GND.

Программирование

На низком уровне модуль получает команды по интерфейсу SPI. Для быстрой и удобной работы мы написали библиотеки для управляющих платформ:

• Библиотека для Arduino


• Библиотека для Iskra JS

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводной шлейф

Характеристики

• Питание модуля: 3,3–5 В


• Потребляемый ток: до 50 мА


• Максимальное коммутируемое напряжение: 30 В


• Максимальный коммутируемый ток: 5 А


• Ключ: IRLML0030 (N-канал)


• Количество каналов: 8


• Габариты без ушек: 76×25 мм


• Габариты с ушками: 76×35 мм
