Описание товара Модуль для электронного конструктора Bluetooth HC-05 (Troyka-модуль)

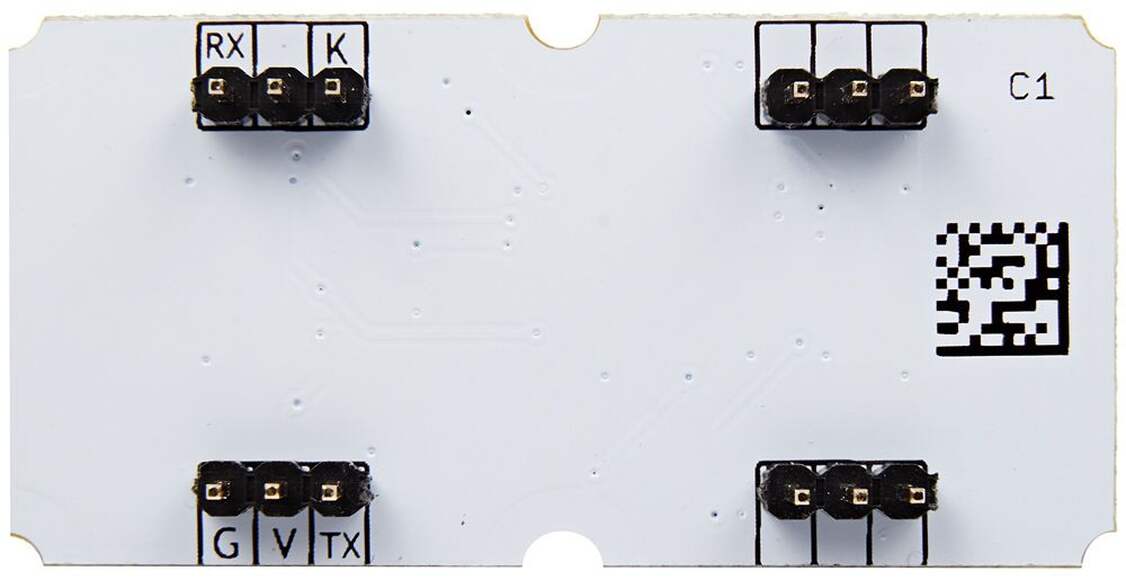

Bluetooth HC-05 (Troyka-модуль)

Хотите управлять своими устройствами через Bluetooth не только с телефона, но и напрямую с Arduino, Iskra или Raspberry? Возьмите Troyka-модуль Bluetooth HC-05 — он поддерживает режимы slave и master, то есть способен выступать не только ведомым, но и ведущим устройством в системе.

Создайте сеть устройств, связанных по Bluetooth и контролируйте их через модуль HC-05: опрашивайте датчики, посылайте команды, управляйте роботами без какого-либо дополнительного софта. Ведомым устройством может выступать любой Bluetooth-модуль, например HC-06.

Рабочее напряжение HC-05 — 3,3 В. Мы встроили в модуль регулятору уровня напряжения, благодаря чему он работает и от 5 В.

Подключение

Для Arduino модуль выглядит как последовательный интерфейс. Соединяйте контакты модуля с макетной платой или Arduino проводами «мама-папа». С Troyka Shield через провода «мама-мама». Используйте Troyka Slot Shield и провода не понадобятся вовсе.

• Контакт RX модуля подключите к контакту TX целевого устройства


• Контакт TX модуля подключите к контакту RX целевого устройства


• Контакт V подключите к контакту питания 3.3 — 5 В


• Контакт G подключите к земле


• Контакт K используйте для перевода модуля в режим управления АТ-командами

Настройки

Все настройки по умолчанию могут быть изменены с помощью АТ-команд.

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводных шлейфа

Характеристики

• Напряжение питания: 3,3–5 В


• Потребляемый ток: 50 мА


• Радиус действия: до 10 метров


• Чип Bluetooth: HC-05(BC417143)


• Интерфейс: UART


• Габариты: 50,8×25,4 мм
