Описание товара Модуль для электронного конструктора AC/DC Shield

AC/DC Shield

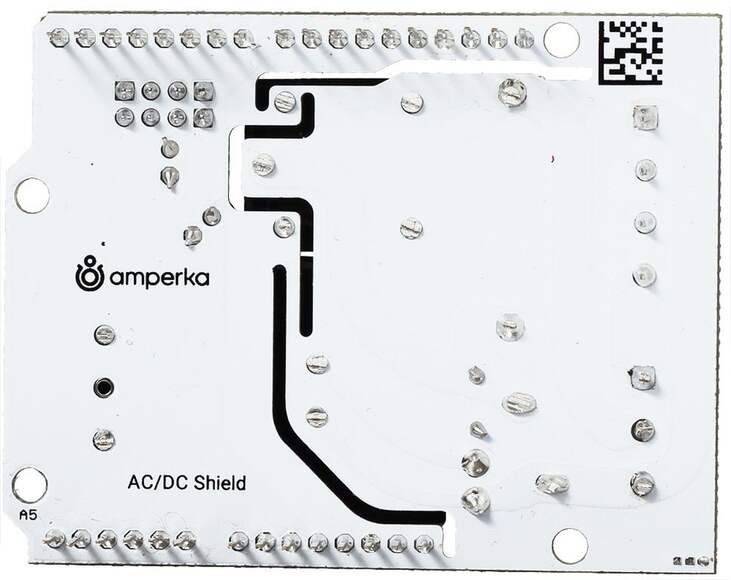

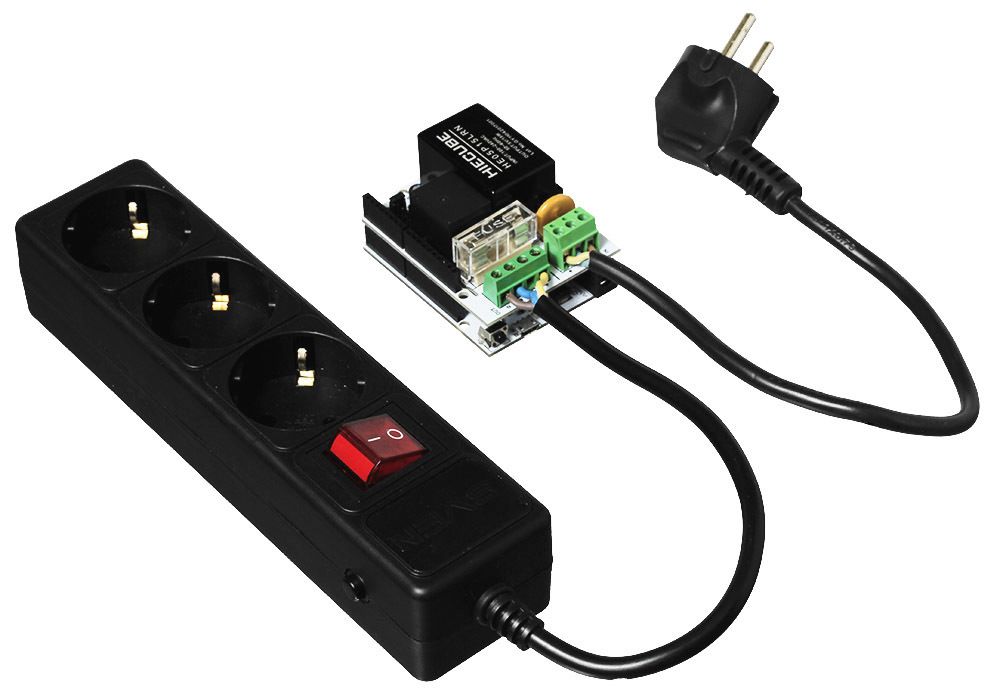

Если вы мечтаете собрать своими руками SMS розетку, AC/DC Shield поможет вам обойтись без винегрета из дополнительного блока питания и реле. Компактный модуль запитает вашу Arduino и Iskra JS от обычной розетки. Больше не придётся разбирать телефонные зарядки и выдирать из компьютера блоки питания.

В чём фишка

Плата расширения объединяет два устройства — импульсный блок питания и электромеханическое реле. Можно коммутировать электрические цепи и питать управляющую платформу от обычной розетки.

AC/DC модуль входит в линейку Arduino Shield и без единого провода подключается к Arduino и Iskra JS. Вставьте модуль сверху в пины управляющей платформы — получится единое устройство.

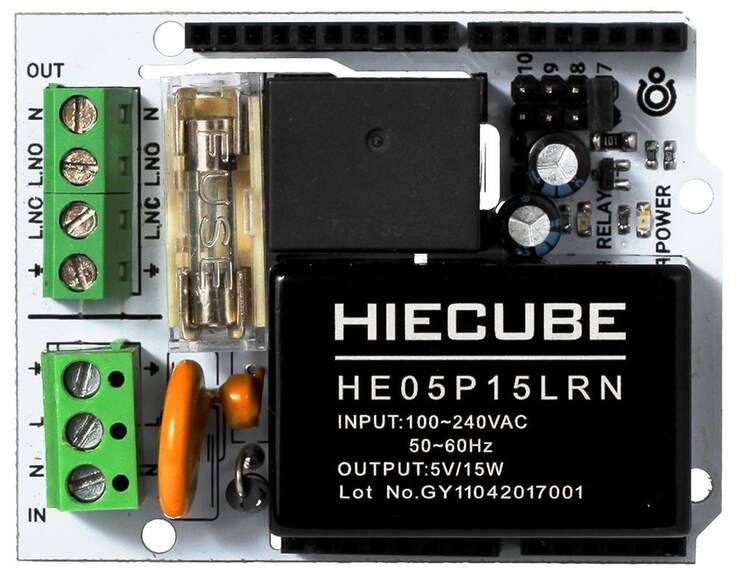

С подключением питания и нагрузки также не возникнет проблем. На плате размещены два клеммника для подключения к бытовой электросети 220 В и нагрузки.

Блок питания

На борту шилда размещён стабилизированный импульсный блок питания. Модуль преобразует переменный ток в постоянный с напряжением 5 вольт и силой тока 3 ампера. Забудьте о нехватке тока — мощности хватит всем.

Для подключения к бытовой сети 220 В служит входная группа винтовых клемм с надписью IN:

• клемма L — подключите к фазе бытовой сети;


• клемма N — подключите к нулю бытовой сети;


• клема «земля» — подключите к общей земле.

При подключении платы к источнику питания загорится светодиод POWER.

Электромеханическое реле

Реле — это простой механический рубильник, которым можно управлять при помощи микроконтроллера. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует — никакие помехи не испортят ваше устройство. Реле с лёгкостью позволяет управлять электроприборами с питанием от бытовой электросети 220 вольт и током до 10 ампер.

Вся электронная обвязка необходимая для управления реле уже встроена в модуль. На модуле расположен светодиод RELAY, который подскажет — замкнуто реле или нет.

Силовая нагрузка подключается к винтовым клеммам с надписью OUT:

• клемма N — подключите к одному проводу нагрузки.


• клемма L.NO — нормально разомкнутый вывод реле. Подключите ко второму проводу нагрузки, если устройство должно включатся при высоком уровне на управляющей обмотке реле.


• клемма L.NC — нормально вывод реле. Подключите ко второму проводу нагрузки, если устройство должно включатся при низком уровне на управляющей обмотке реле.


• клема «земля» — подключите земле нагрузки;

Внимание! Если вы сомневаетесь как подключить к реле электроприбор, работающий от общей сети 220 В, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове — кристальное понимание принципа работы устройства и опасностей, которые связаны с высоким напряжением.

Комплектация

• 1× Плата расширения


• 1× Джампер

Характеристики

• Входное напряжение: ~220 вольт


• Выходное напряжение с преобразователя: 5 В


• Максимальный выходной ток с преобразователя: 3 A


• Максимальный коммутируемый ток реле: 10 А


• Габариты: 69×53×25 мм
