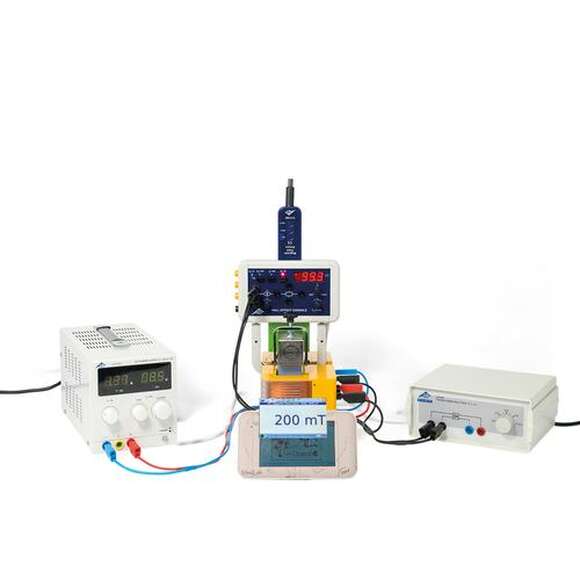

Описание товара Лабораторная установка "Эффект Холла в полупроводниках"

ЦЕЛЬ ОПЫТА
Исследование механизмов электрической проводимости в легированном германии с эффектом Холла

КРАТКОЕ ОПИСАНИЕ
Эффект Холла наблюдается в электропроводящих материалах, помещенных в магнитное поле B. Знак напряжения Холла меняется в зависимости от того, обусловлен ли один и тот же ток I положительными или отрицательными носителями заряда. Его значение зависит от плотности носителей заряда. Следовательно, эффект Холла представляет собой важное средство определения механизмов переноса зарядов в легированных полупроводниках. В этом опыте кристаллы легированного германия исследуются в диапазоне температур от 300 K до 450 K , чтобы убедиться в разнице проводимости, достигаемой за счет легирования, и собственной проводимости, получаемой за счет тепловой активации электронов, вызывающей их переход из валентной зоны в зону проводимости.

Дополнительно требуется лицензия на программное обеспечение Coach 7!
Компоненты
Базовый аппарат для изучения эффекта Холла, 1009934 [U8487000], Эффект Холла
Базовый аппарат для изучения эффекта Холла
1009934 [U8487000]
1
Легированный акцепторной примесью германий на печатной плате, 1009760 [U8487030], Эффект Холла
Легированный акцепторной примесью германий на печатной плате
1009760 [U8487030]
1
Сердечник, U-образный, 1022663, Разборный трансформатор D
Сердечник, U-образный
1022663
1
Легированный донорной примесью германий на печатной плате, 1009810 [U8487020], Эффект Холла
Легированный донорной примесью германий на печатной плате
1009810 [U8487020]
1
Катушка модели D, 600 витков, 1000988 [U8497430], Разборный трансформатор D
Катушка модели D, 600 витков
1000988 [U8497430]
2
Пара полюсных наконечников и зажимных скоб для изучения эффекта Холла, 1009935 [U8497205], Разборный трансформатор D
Пара полюсных наконечников и зажимных скоб для изучения эффекта Холла
1009935 [U8497205]
1
Трансформатор с выпрямителем, 3/6/9/12 В, 3 A (230 В, 50/60 Гц), 1003316 [U33300-230], Источники питания
Трансформатор с выпрямителем, 3/6/9/12 В, 3 A (230 В, 50/60 Гц)
1003316 [U33300-230]
1
Источник питания постоянного тока, 0 – 20 В, 0 – 5 А (230 В, 50/60 Гц), 1003312 [U33020-230], Источники питания
Источник питания постоянного тока, 0 – 20 В, 0 – 5 А (230 В, 50/60 Гц)
1003312 [U33020-230]
1
Цифровой мультиметр P3340, 1002785 [U118091], Ручное цифровое измерительное оборудование
Цифровой мультиметр P3340
1002785 [U118091]
1
Набор из 15 безопасных соединительных проводов для опытов длиной 75 см, 1002843 [U138021], Электрические цепочки
Набор из 15 безопасных соединительных проводов для опытов длиной 75 см
1002843 [U138021]
1
Датчик напряжения 500 мВ, дифференциальный, 1021681 [UCMA-BT32i], Датчики
Датчик напряжения 500 мВ, дифференциальный
1021681 [UCMA-BT32i]
1
Цифровая лаборатория VinciLab, 1021477 [UCMA-001], Регистратор данных
Цифровая лаборатория VinciLab
1021477 [UCMA-001]
1
Датчик магнитного поля FW ± 2000 мТ, 1021766 [U8558000], Датчики
Датчик магнитного поля FW ± 2000 мТ
1021766 [U8558000]
1
Differential Voltage Sensor 10 V, 1022539 [UCMA-BT31i], Датчики
Differential Voltage Sensor 10 V
1022539 [UCMA-BT31i]
2
Кабель датчика, 1021514 [UCMA-BTsc1], Additional accessories for Computer-aided experimentation
Кабель датчика
1021514 [UCMA-BTsc1]
4
