Описание товара Модель гидравлического пресса

Модель гидравлического пресса

1. Назначение

Пособие предназначено для использования в общеобразовательных учреждениях на уроках физики для изучения устройства и действия гидравлического пресса, а также для демонстрационных опытов, требующих значительной силы давления, в качестве вспомогательного прибора.



2. Комплектность

1. Гидравлический пресс (модель) -1шт.

2. Паспорт -1шт.

3. Упаковочная коробка -1шт.



3. Характеристики изделия

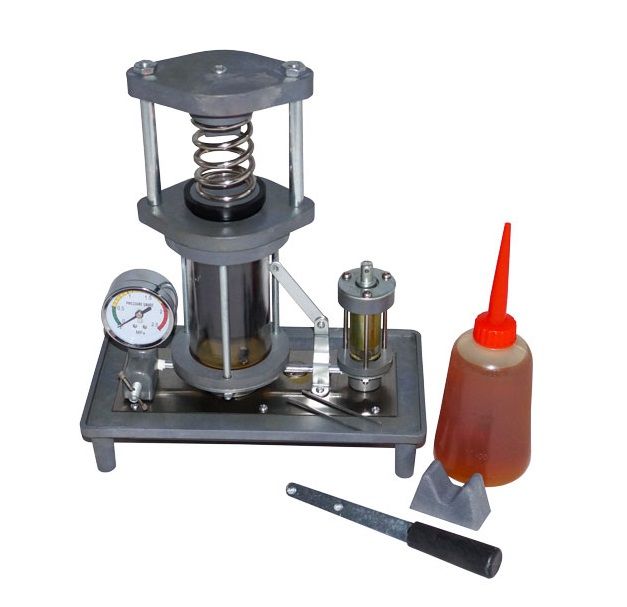

Модель представляет собой смонтированные на чугунной станине рабочий прозрачный цилиндр с поршнем и насос с предохранительным клапаном и манометром в прозрачном корпусе. Привод насоса осуществляется с помощью съемной рукоятки в виде рычага. Внизу рабочего цилиндра установлен на резьбе спускной клапан, а вверху – спускной воздушный клапан (вантуз). Максимальное допустимое давление масла в прессе не более 2 МПа, максимальная сила давления, развиваемая поршнем рабочего цилиндра, около 400кгс. Предварительная подготовка пресса к работе сводится к заполнению его машинным маслом, для чего с помощью воронки через отверстие в станине залить в резервуар масло, отвернуть на 2-3 оборота винт, расположенный в верхней части цилиндра, проверить, закрыт ли спускной клапан внизу цилиндра, установить на плиту большого поршня пружину и начать качать рукоятку. Воздух будет с шипением выходить через щель между винтом и стенкой цилиндра, пока весь цилиндр не заполнится маслом. После этого винт плотно завернуть и пресс готов к работе. Открыть спускной клапан внизу цилиндра и опустить поршень. Пружину вынуть и снова закрыть спускной клапан. Предохранительный клапан необходимо отрегулировать так, чтобы давление масла в рабочем цилиндре не превышало 2МПа (контроль по манометру).

49727304

Должен быть предназначен для изучения устройства и действия гидравлического пресса, а также для демонстрационных опытов, требующих значительной силы давления, в качестве вспомогательного прибора. Модель должна представлять собой смонтированные на чугунной станине рабочий прозрачный цилиндр с поршнем и насос с предохранительным клапаном и манометром в прозрачном корпусе. Привод насоса должен осуществляться с помощью съемной рукоятки в виде рычага. Внизу рабочего цилиндра должен быть установлен на резьбе спускной клапан, а вверху – спускной воздушный клапан (вантуз). Максимальное допустимое давление масла в прессе не более 2 МПа, максимальная сила давления, развиваемая поршнем рабочего цилиндра, около 400 кгс.
