Прибор для демонстрации действия глаза. Модель зрения

Модель зрения предназначена для демонстрации строения глаза человека, принципа получения изображения на сетчатке глаза, а также физической природы дефектов зрения, таких как близорукость и дальнозоркость. Применяется на уроках физики и биологии в общеобразовательных школах.

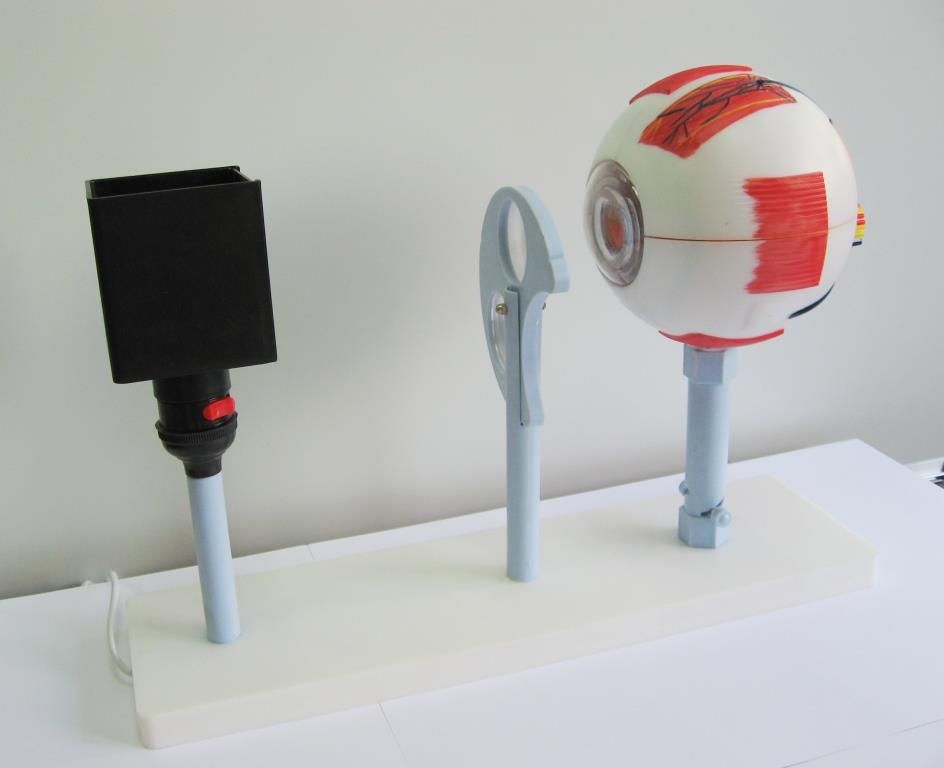

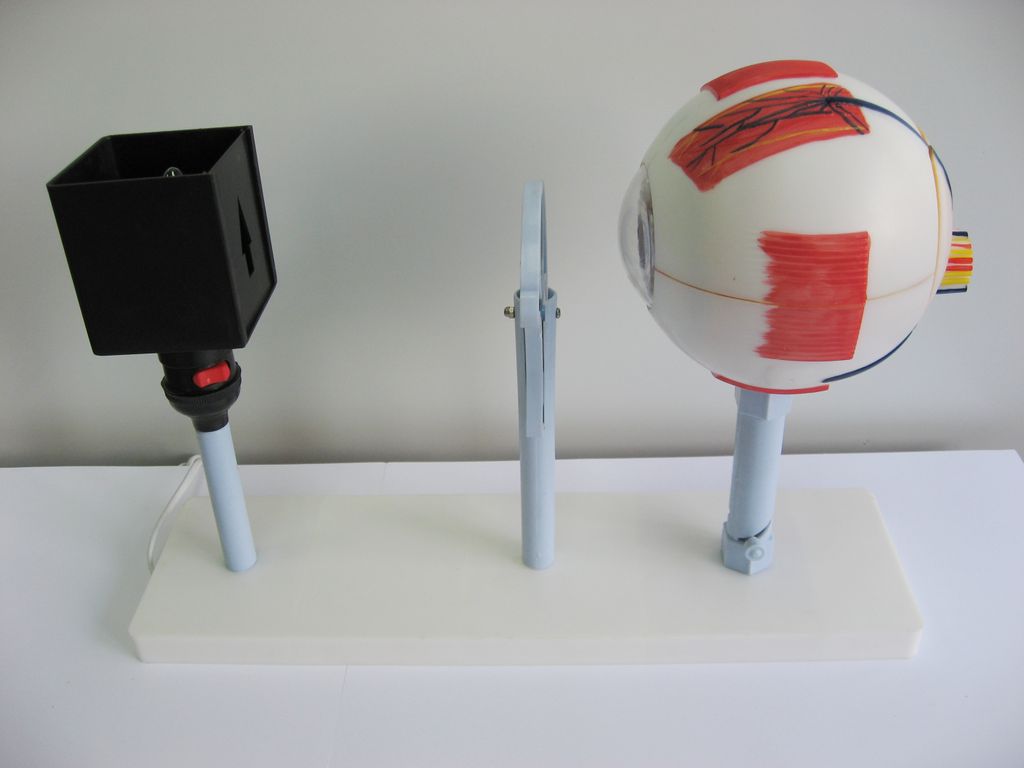

Имеет основание, на котором с помощью трех стоек закреплены его основные части: модель глаза; модель очков и осветитель. В комплект прибора входит полупрозрачный экран.
Модель глаза включает внешнюю оболочку глаза - склеру, роговую оболочку, радужную оболочку, хрусталик и стекловидное тело. Модель выполнена разборной.
Склера состоит из трех разделяющихся частей нижней, верхней и задней. Нижняя часть склеры жестко закреплена на стойке. Верхняя и задняя части могут отделяться от нижней, после чего от модели глаза могут быть поочередно отделены роговая и радужная оболочки, и станут доступными для визуального наблюдения хрусталик и стекловидное тело. На внутренних и внешних поверхностях частей склеры нанесено цветное изображение зрительных нервов и мышц глаза.
Стойка модели глаза может поворачиваться относительно основания прибора.
Хрусталик изготовлен в виде полости с эластичными прозрачными стенками. Внутри полости находится глицерин. Полость хрусталика соединена патрубком и гибкой трубкой с узлом, с помощью которого может изменяться давление глицерина на стенки полости. При этом изменяется кривизна поверхности хрусталика, что имитирует аккомодацию глаза при рассматривании какого-то предмета. Узел изменения давления находится внутри стойки, на которой модель глаза прикреплена к основанию прибора. Ручка для регулировки давления выступает из наклонного паза в нижней части поверхности стойки. При перемещении ручки вверх по пазу давление глицерина возрастает, и кривизна поверхности хрусталика увеличивается.
Стекловидное тело имеет отверстия в передней и задней части, В переднем отверстии закреплен хрусталик. Заднее отверстие закрывает полупрозрачный экран, который с помощью петли шарнирно соединен со стекловидным телом. На экран проецируется изображение предмета, создаваемого хрусталиком.
Модель очков закреплена на стойке непосредственно перед роговой оболочкой модели глаза. Одна из линз очков собирающая, другая рассеивающая. Модель очков прикреплена к стойке так, что может вращаться вокруг горизонтальной оси. Стойка модели очков может отделять от основания прибора. Осветитель представляет собой электропатрон специальной формы, в который ввинчена матовая лампа накаливания. Патрон жестко прикреплен стойкой к основанию прибора. На верхней части патрона закреплен защитный кожух, препятствующий попаданию света лампы в глаза учеников и учителя. Стенка кожуха, обращенная к модели глаза, имеет отверстие в виде стрелки и может отделяться от осветителя. В нижней части патрона находится кнопка включения лампы. К электросети класса осветитель подключается гибким проводом, оконцованным вилкой.
Полупрозрачный экран представляет собой тонкий диск, изготовленный из прозрачного пластика, одна из поверхностей которого сделана матовой. Диск вставлен в оправу. Оправа имеет фигурную ручку. Экран используют для наблюдения изображения, даваемого хрусталиком при демонстрации дефектов зрения.
Для фронтальных наблюдений необходимо организовать точечный источник света, один на весь класс и расположить его на максимально далеком расстоянии от наблюдателей на фоне классной доски. Таким источником может быть любая лампа накаливания. Удобно использовать автомобильную галогенную лампу дальнего света Н-1 или Н-3 мощностью 55 Ват. Спираль такой лампы расположить вертикально.
Линейчатый спектр можно наблюдать на лампах дневного света, решетку при этом нужно развернуть таким образом, чтобы штрихи были параллельны лампе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИТСИКИ

Рабочее напряжение осветителя - 220В, 50 Гц
Фокусное расстояние собирающей линзы - 35 ± 1 см
Фокусное расстояние рассеивающей линзы - 35 ± 1 см
Габаритные размеры - 45*29*14 см
Масса прибора в сборе - 1,2 кг
Объем - 0,07 м3
