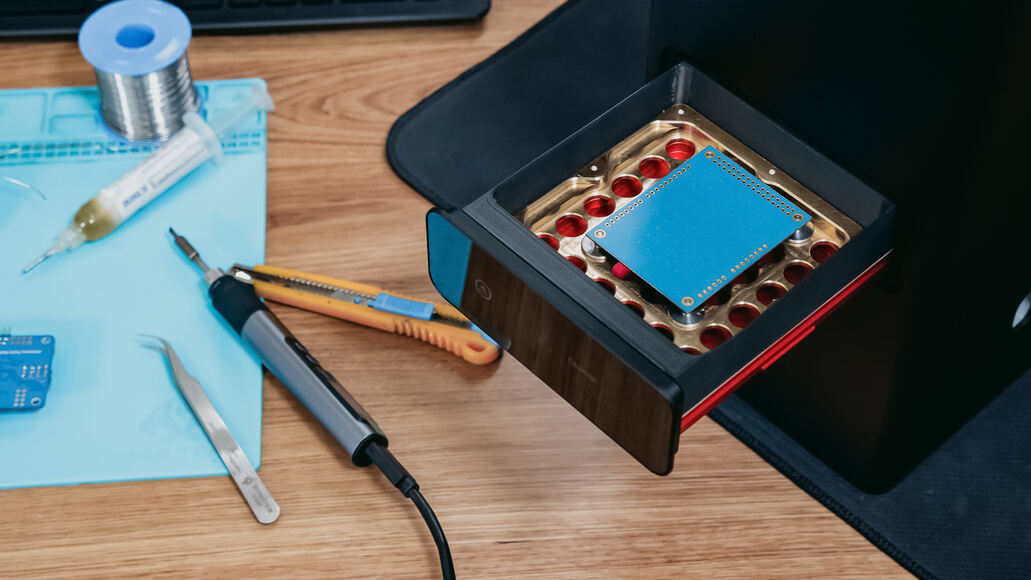

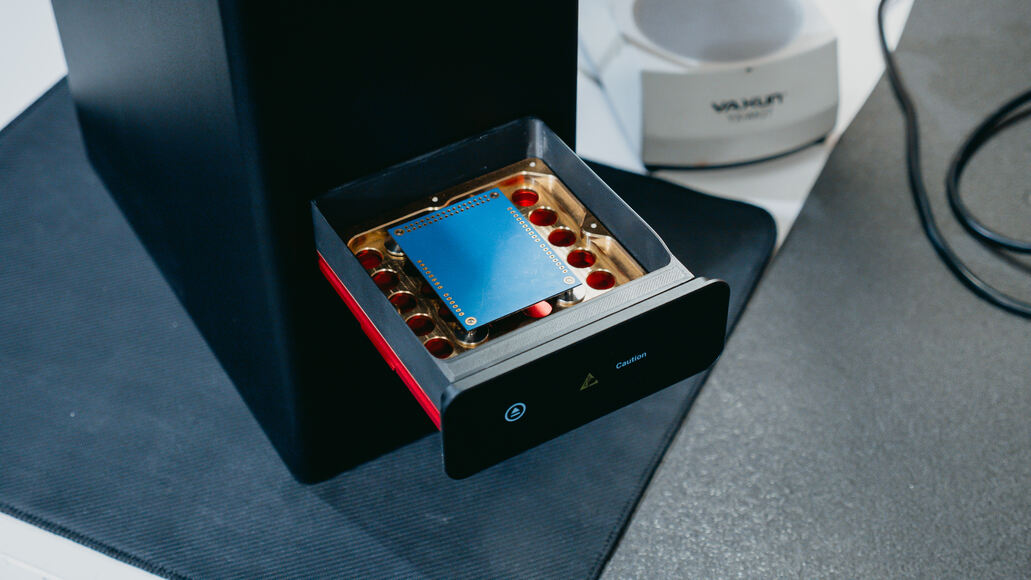

Описание товара Настольный принтер печатных плат PewCB

PewCB — Настольный принтер для прототипирования печатных плат. Создавайте рабочие прототипы PCB за несколько минут прямо на своем столе. Без шума, пыли и химии.

PewCB — это компактный и безопасный станок с лазерной технологией, предназначенный для быстрого изготовления печатных плат по цифровой модели. Устройство идеально подходит для учебных заведений, инженерных лабораторий и R&D-центров, где ценят скорость, чистоту и доступность.

Главные преимущества:

• Чисто и безопасно


• Встроенная фильтрация и закрытый корпус удерживают дым, пыль и шум. PewCB работает в любом помещении — без вытяжки и отдельной вентиляции.


• Мгновенное прототипирование


• От идеи до готовой платы — несколько минут. Ускорьте цикл разработки и тестирования.


• Простота использования

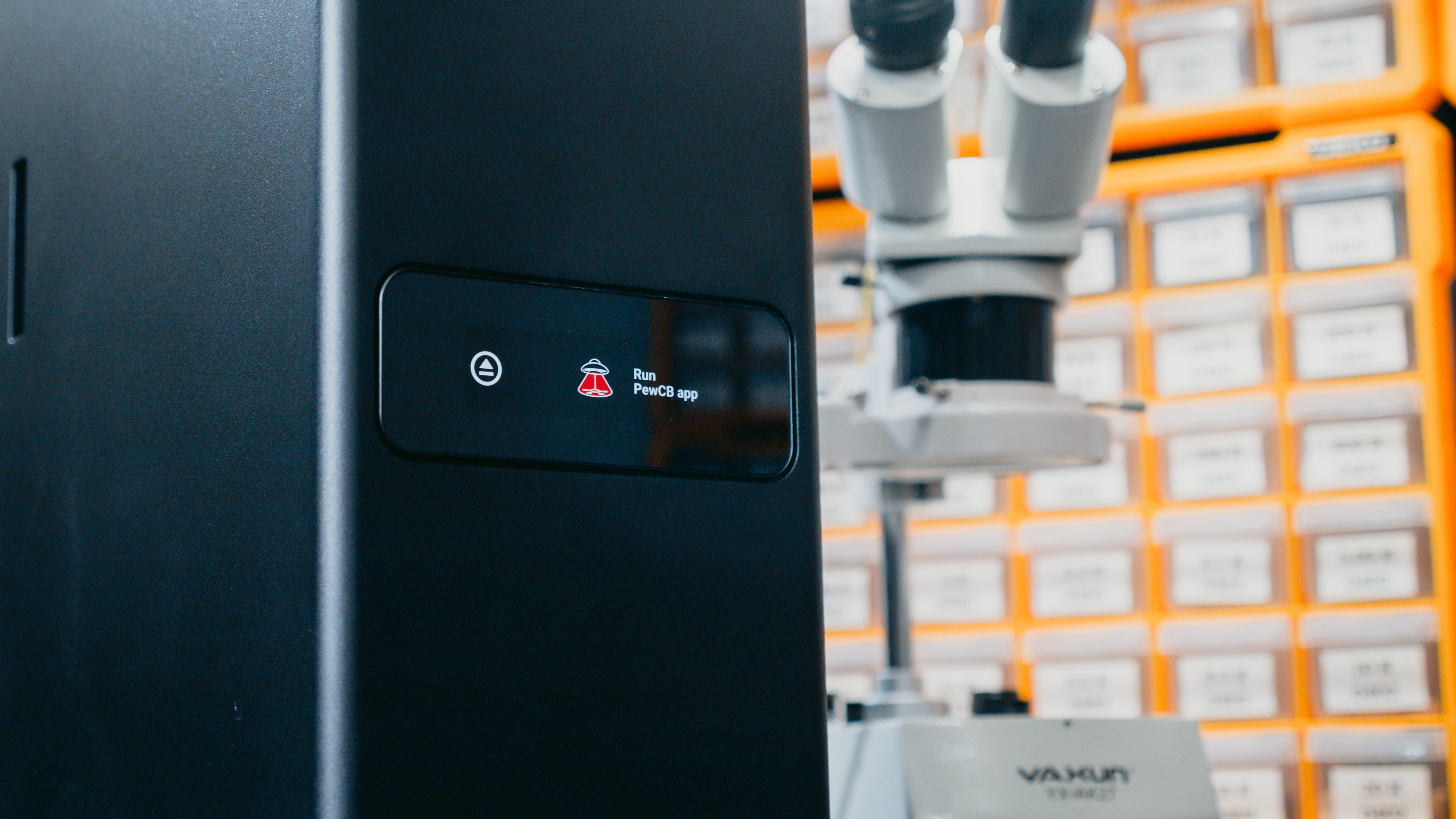

• Интуитивное ПО и калибровка "под ключ". Не требуется специальной подготовки оператора.


• Экономия ресурсов


• Единственный расходник — специальные заготовки. Никаких жидких реагентов, травления или утилизации отходов.

В образовательном процессе PewCB превращает теорию в реальные навыки:

• Практическое проектирование — студенты сами создают платы, учатся трассировке и сборке.

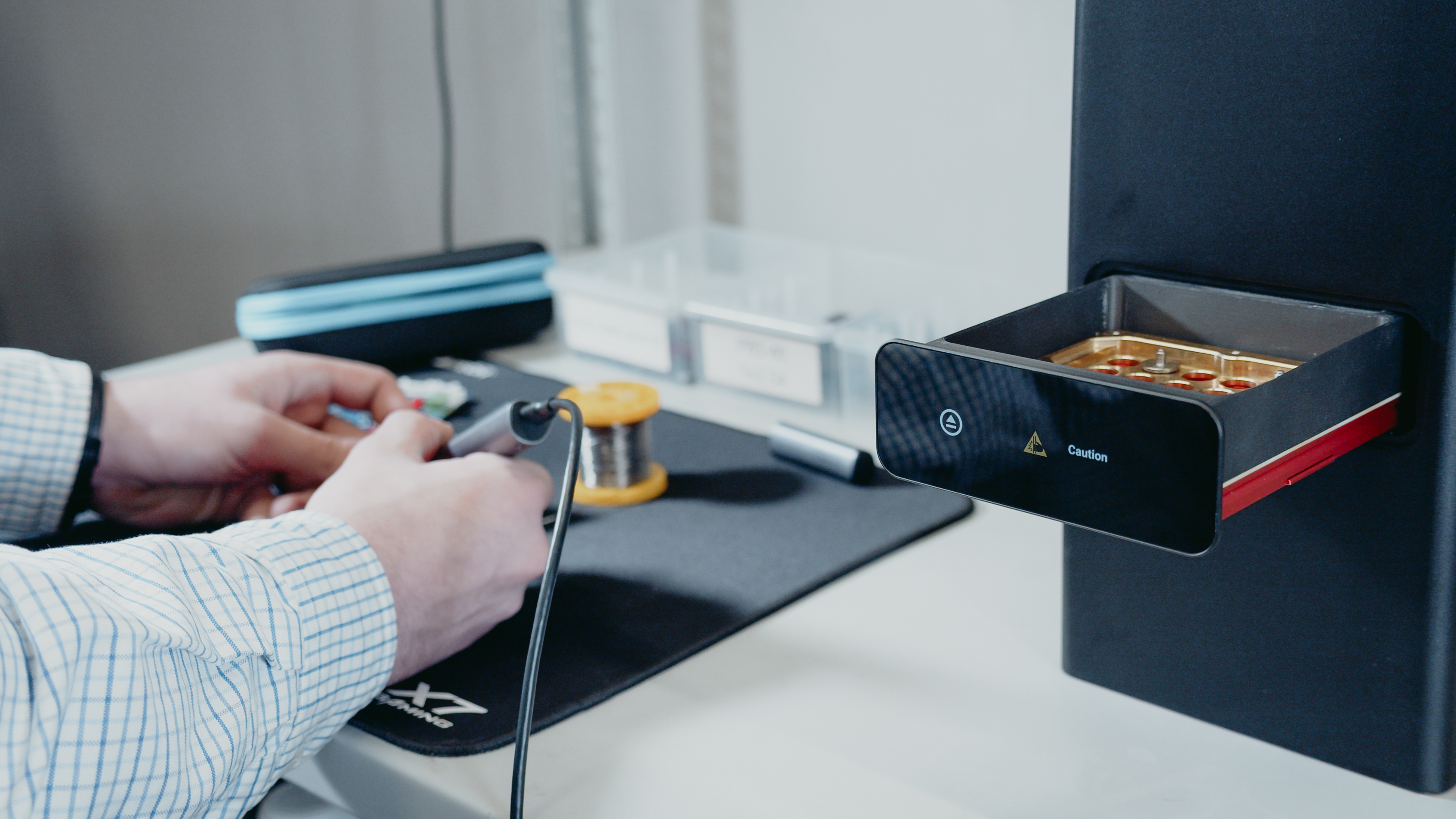

• Быстрая проверка идей — можно изготовить плату за одно занятие и сразу установить компоненты.


• Современная среда обучения — принтер повышает вовлеченность и интерес к электронике.


• Безбарьерная работа — устройство работает в обычной аудитории, не требуя спецразрешений.


• Реальная инженерная подготовка — формируются навыки, востребованные в промышленности.

Что входит в комплект (программно-аппаратный комплекс):

1. Настольный принтер PewCB — 1 шт.


2. ПО для управления принтером — 1 шт.


3. Заготовки печатных плат — 200 шт.


4. Набор угольных фильтров — 1 шт.


5. Комплект проводов для подключения — 1 шт.

Как это работает?

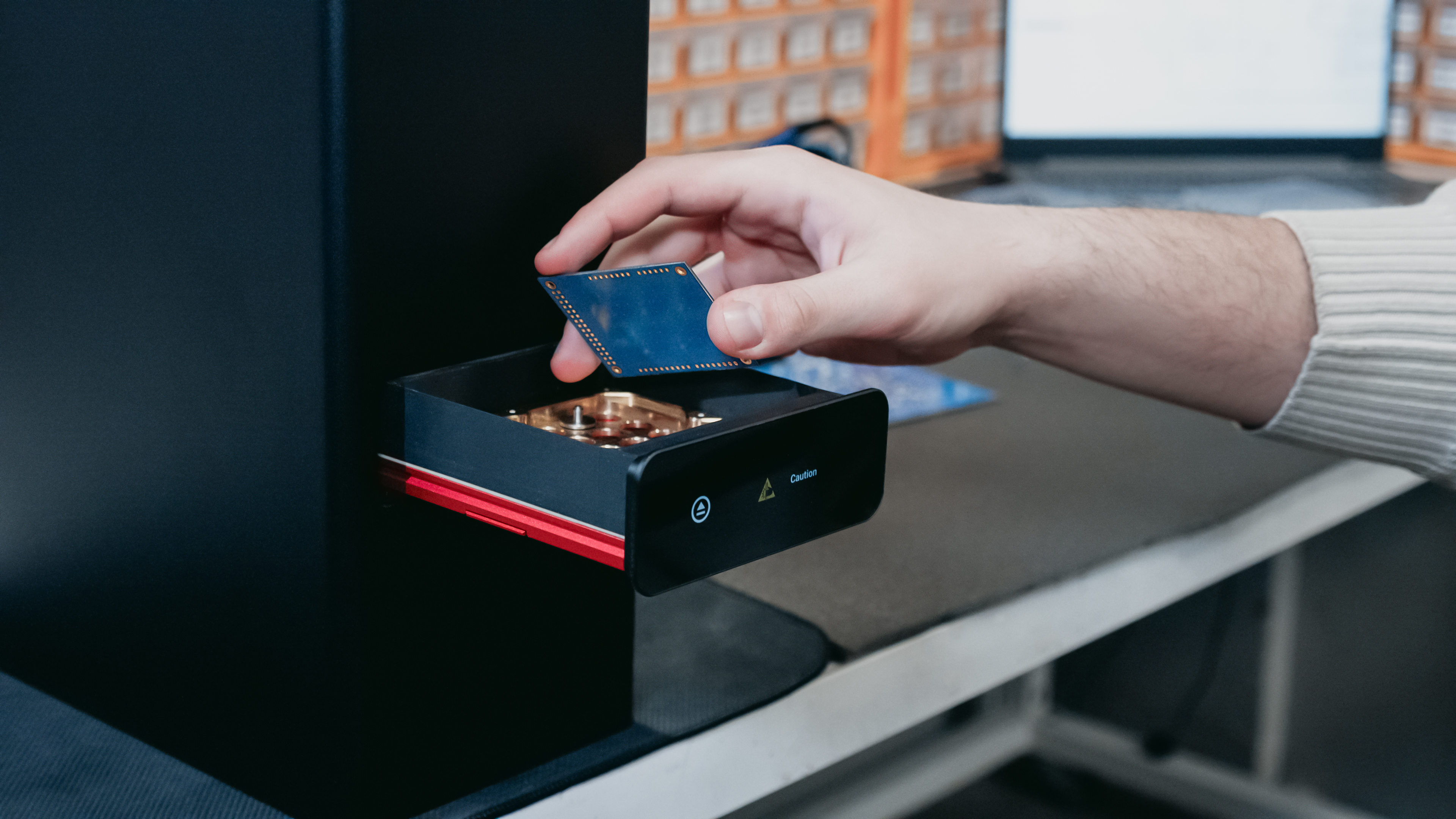

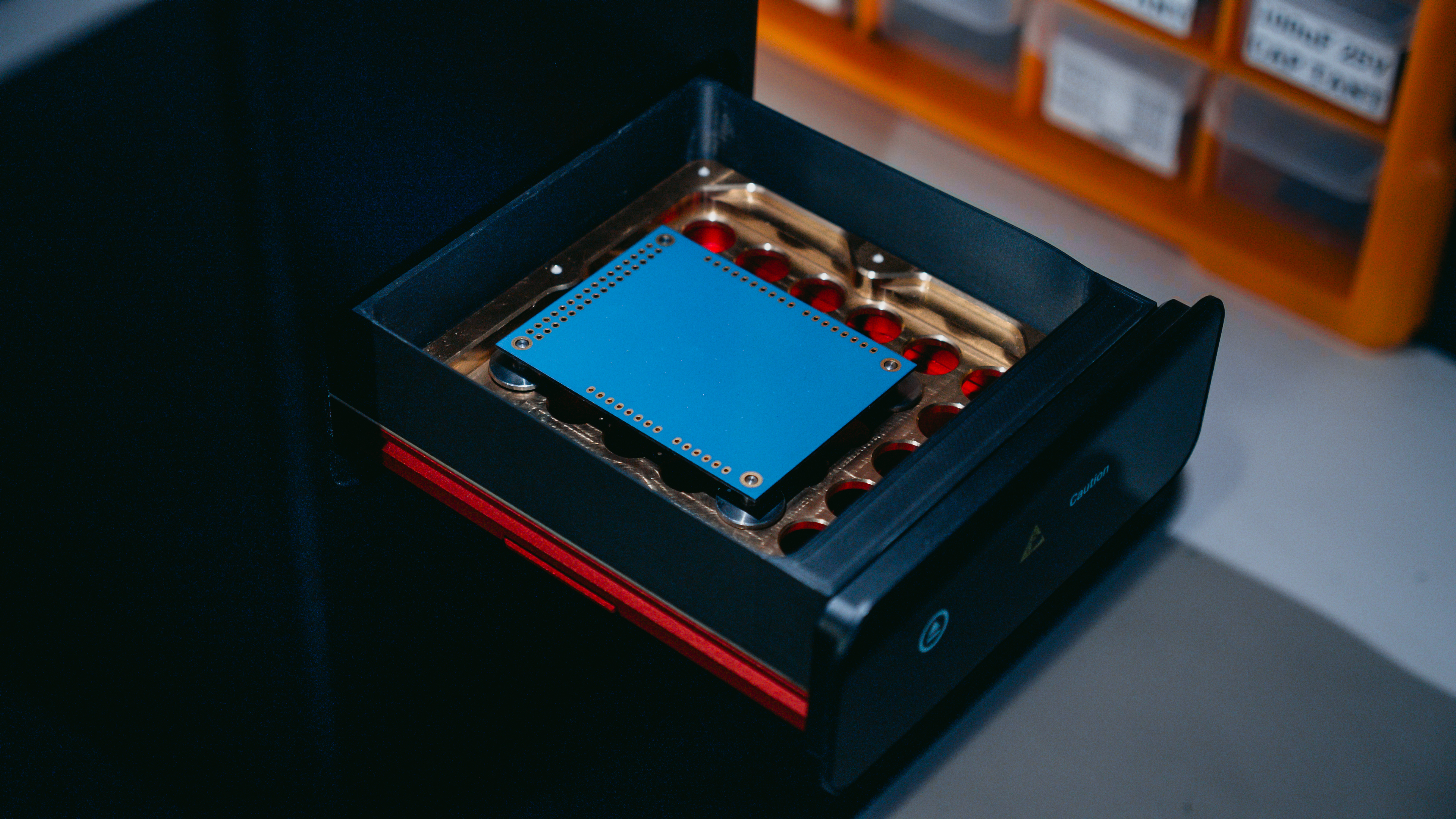

PewCB использует высокомощный импульсный лазер (20 Вт, 1064 нм) для формирования проводящего рисунка на специальных предварительно обработанных заготовках из алюминия или циркония. Процесс полностью цифровой, не требует фотошаблонов, травления и сверления. Заготовки имеют двойные ряды отверстий — вы можете легко устанавливать разъемы и компоненты с выводами (пинами) прямо после печати.

Технические характеристики:

1. Длина волны лазера: 1064 нм


2. Мощность лазера: 20 Вт


3. Длина импульса лазера: ~100 нс


4. Размер пятна лазера: 35 мкм


5. Класс лазерной безопасности: Класс 0 (воздействие исключено)


6. Поддерживаемые материалы заготовок: Алюминий, цирконий


7. Мин. размер заготовки: 15.24×15.24 мм


8. Макс. размер заготовки: 76.2×76.2 мм


9. Поддерживаемые размеры (units): 1×1, 1×2, 1×3, 1×4, 1×5, 2×2, 2×3, 2×4, 2×5, 3×3, 3×4, 3×5, 4×4, 4×5, 5×5 (1 unit = 15.24 мм)


10. Подключение к ПК USB: Type-B


11. Блок питания: 220 В, 50 Гц


12. Потребляемая мощность: 200 Вт


13. Габариты (Ш×Г×В): 155×295×449 мм


14. Вес: 7 кг

Почему выбирают PewCB?

• Лазерный класс 0 — абсолютно безопасен для зрения и кожи.


• Работа без химических реагентов и шума.

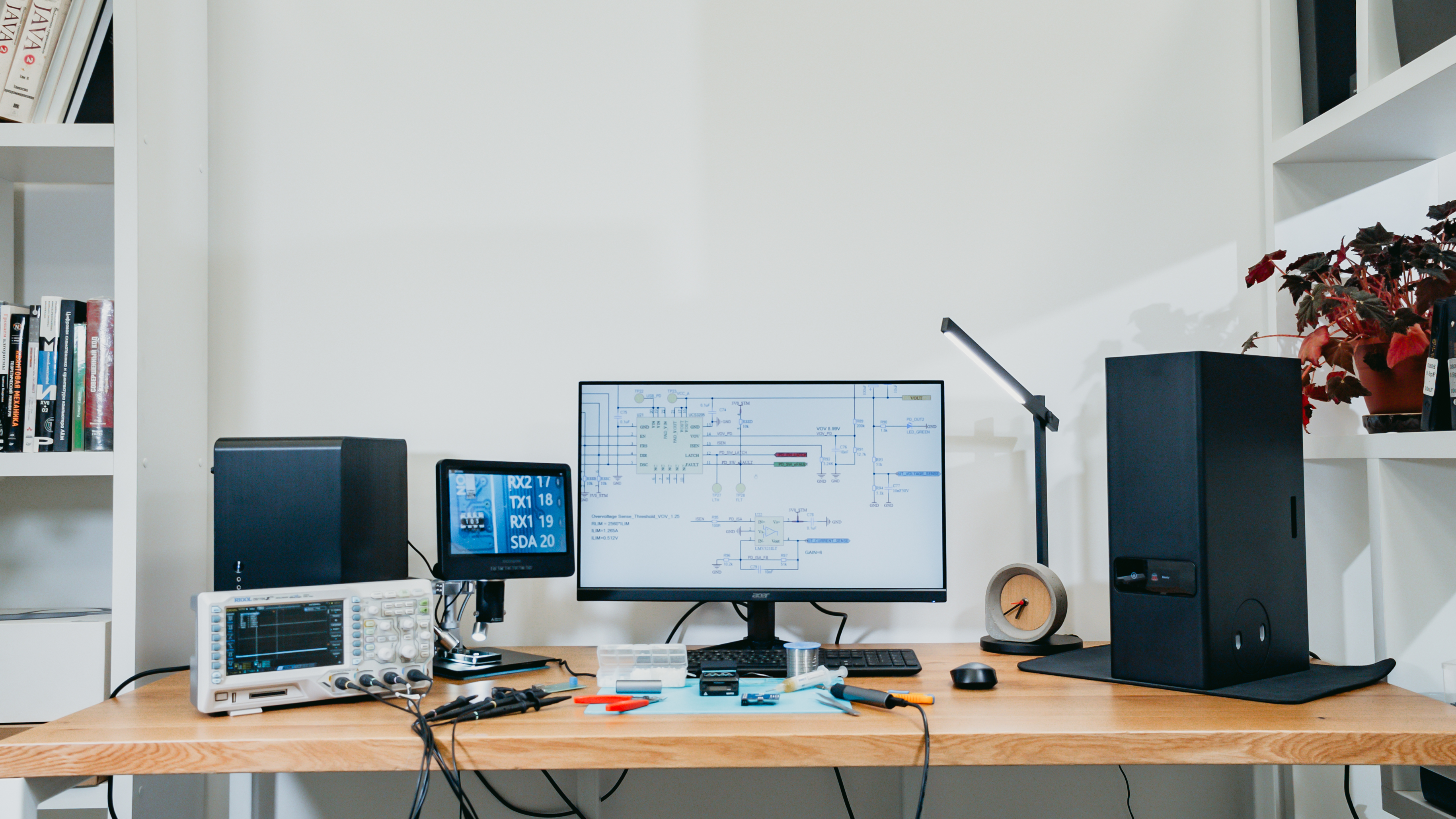

• Подходит для установки в лабораториях, классах, коворкингах и офисах.


• Готовое решение "включи и работай" с расширенной комплектацией.


• PewCB. Чистое прототипирование там, где вам удобно.
