Описание товара Комплект учебно-лабораторного оборудования "Средства автоматизации и управление лифта"

Комплект учебно-лабораторного оборудования "Средства автоматизации и управление лифта".

Назначение:

Комплект учебно-лабораторного оборудования "Средства автоматизации и управления лифта" предназначен для обучения студентов средних и высших профессиональных образовательных учреждений, учащихся НПО и слушателей учебных и ресурсных центров предприятий, занимающихся автоматизацией различных отраслей промышленности.

Комплект учебно-лабораторного оборудования предназначен для изучения технических характеристик систем автоматизации и отработки навыков программирования промышленного логического контроллера ОВЕН на примере физической модели лифта четырехэтажного здания, а также отработки навыков построения систем автоматизации с использованием операторской панели управления ОВЕН.

Краткое описание:

Комплект учебно-лабораторного оборудования "Средства автоматизации и управления лифта" обеспечивает широкие возможности по конфигурированию системы управления, благодаря возможности быстрого переназначения функций управляющих входов и выходов программируемого логического контроллера и изменению заданий для выполнения лабораторных работ.

Учебно-методическое пособие по проведению лабораторных работ:

1. Изучение технических характеристик и основ программирования промышленного логического контроллера ОВЕН ПЛК110:

• конфигурирование контроллера ПЛК110 в среде CoDeSys 2.3;
• программирование контроллера ПЛК110 на языках LD и FBD;
• решение задач цикловой автоматики.

1. Изучение технических характеристик и основ программирования панели оператора ОВЕН СПК-107:

• конфигурирование сенсорной панели оператора СПК-107;
• программирование сенсорной панели оператора СПК-107.

1. Изучение работы промышленной сети на базе стандарта RS485:

• основные характеристики сети;
• конфигурирование устройств автоматизации для работы в сети RS485;
• организация передачи данных в сети на примере совместной работы ПЛК, панели оператора.

1. Изучение автоматизации управления лифта.

Состав (основного изделия):

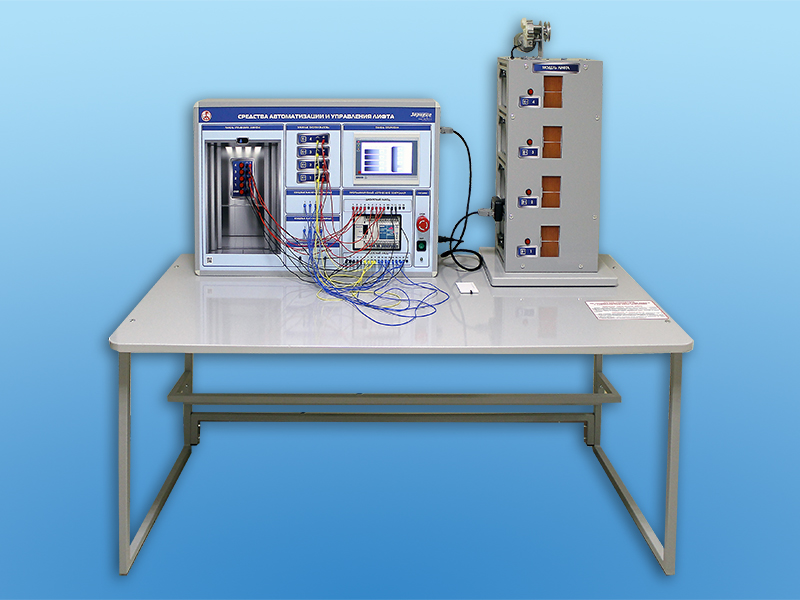

Комплект учебно-лабораторного оборудования состоит из двух настольных модулей:

• Модуль физической модели лифта, оснащенный датчиками технологической информации и приводом, обеспечивающими перемещение модели кабины лифта и определения ее положения.


• Моноблок "Средства автоматизации и управления лифта", содержащий модули:



  • управления питанием стенда,


  • программируемого логического контроллера,


  • операторской панели,


  • панели управления лифтом,


  • этажных кнопок вызова,


  • концевых выключателей этажных,


  • концевых выключателей положения двери,


  • управления электроприводом.





  Моноблок "Средства автоматизации и управления лифта" обеспечивает широкие возможности по конфигурированию системы управления.




Технические характеристики (энерго-габаритные):

• Габариты: не более 1500 х 1800 х 800 мм.


• Масса: не более 50 кг.


• Электропитание: сеть 220 В, 50 Гц.


• Потребляемая мощность: не более 300 Вт.


• Исполнение: напольное.

Комплект поставки:

1. Моноблок "Средства автоматизации и управления лифта".


2. Физическая модель лифта.


3. Лабораторный стол.


4. Ноутбук.


5. Программное обеспечение для программирования ПЛК и операторской панели.


6. Комплект соединительных проводов.


7. Соединительный кабель.


8. Кабель питания.


9. Паспорт изделия.


10. Руководство по эксплуатации.


11. Методические рекомендации по проведению лабораторных работ.
