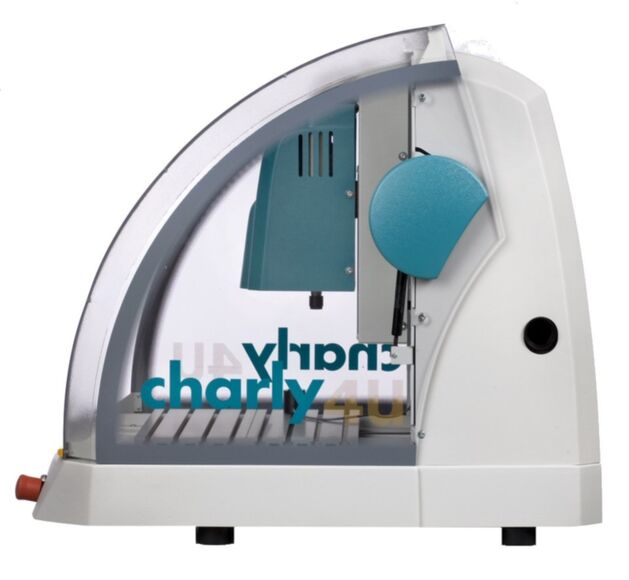

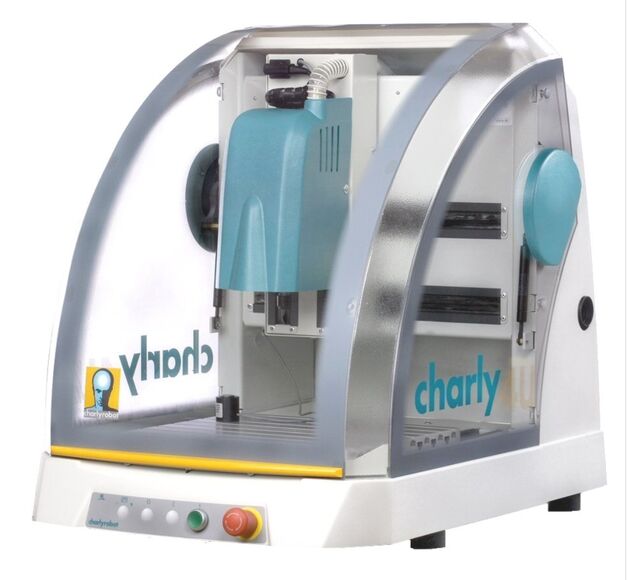

Описание товара Гравировально-фрезерный станок CHARLY 4U 1,1 KW PACK

Компактные размеры

Charly 4U самый компактный из серии станков Charly Robot, при размере рабочего поля формата А4 (310х220мм),

Габаритные размеры этого станка позволяют разместить и использовать его на обычном рабочем столе.


Шпиндель

Базовая комплектация Charly 4U оснащается шпинделем мощностью 1,1 кВт с частотой вращения до 24'000 об/мин и креплением инструмента цангами ER20, а также укомплектовывается системой охлаждения инструмента туманного типа.

Безопасность и низкий уровень шума

Станки серии Charly 4U выполнены в соответствии с европейскими нормами и директивами безопасности ЕС предусмотренные для данного типа оборудования:

2014/30/UE
2006/42 / CE
2014/35 / UE
Они оснащены защитным кожухом который полностью закрывает зону обработки и имеет электромагнитный замок блокировки доступа в зону обработки во время обработки. Также защитный кожух оснащен датчиком положения, который блокирует старт программы пока он не будет закрыт. Кроме этого, защитный кожух и предустановленная система аспирации (не включает саму установку аспирации) позволяет защитить помещение от летящей стружки и пыли, а также снизить уровень шума. Для Charly 4U все это особенно актуально, так как благодаря своим относительно компактным размерам станок зачастую используется не только в условиях цеха, но и в офисном помещении и даже учебном классе. Кроме того, станок оснащен аварийной кнопкой экстренной остановки, что позволит в случае ошибок и непредвиденных ситуаций резко остановить обработку и избежать повреждений инструмента и детали.



Технические характеристики Charly4U
Ход по оси X, мм 310
Ход по оси Y, мм 220
Ход по оси Z, мм 160
Размер стола, мм 375х220
Архитектура Конструкция портального типа. Перемещение стола вдоль оси Y
Станина Стальная сварная конструкция
Расстояние между колоннами, мм 450
Вертикальный просвет 115 мм
Расстояние от стола до торца шпинделя (HF 1,1 KW) 165 мм
Ускоренные перемещения 100 мм/с
Макс. рабочая подача 100 мм/с
Разрешение 0,003 мм
Повторяемость 0,02 мм
Ширина (с крышкой) 620 мм
Глубина (с крышкой) 850 мм
Высота (с крышкой) 730 мм
Масса 81 кг
Отличительные черты станка Charly 4U
Обзор рабочего поля (области обработки) 180˚
Кнопка аварийной остановки на передней панели станка
Функция возобновления работы с места неожиданного прерывания. Возобновление работы с последней обработанной строки(команды). Эта функция применяется при незапланированном отключении электричества или в случае, когда неожиданно ломается инструмент
Функция прогрева шпинделя для выхода в рабочие параметры, перед началом основной работы
Базовая комплектация предусматривает наличие датчика измерения вылета инструмента
Визуализация процесса обработки – программа управления имеет возможность произвести симуляцию пути обработки без реальной обработки. При необходимости процесс визуализации может быть запущен одновременно с реальной обработкой
Визуализация размещения заготовки относительно абсолютного положения
Позиционирование – программа управления позволяет производить позиционирование на детали с разной дискретностью, данная дискретность может быть установлена от непрерывного режима перемещения до 0.01 мм
Программа управления позволяет производить корректировку режима резания в реальном времени. Корректировка может быть произведена 2 параметров – изменение линейной скорости перемещения и скорости вращения шпинделя
Комплектация Charly4U 1,1 kW PACK
Система ЧПУ CNR 3 ✓
Шпиндель 1,1 кВт (Италия) ✓
Защитный кожух ✓
Моторизация Шаговые двигатели по всем осям
Датчик измерения вылета инструмента (стандарт) Точность +/- 0,02 мм
Насадка стружкоотсоса ✓
Алюминиевый стол с «Т» -образным пазом 375х320 мм
Жертвенное покрытие ✓
Гофрозащита по осям X, Y, Z ✓
Предустановка для подключения 4-той оси ✓
Система охлаждения инструмента (СОЖ) ✓
Комплект цанг (3, 6 мм) ✓
Комплект кабелей для подключения ✓
Комплект ключей и прижимов ✓
Управляющая программа Gpilote v5 ✓
Кнопка аварийной остановки ✓
