Описание товара Войсковой прибор химической разведки с хранения

Войсковой прибор химической разведки с хранения

ВПХР предназначен для определения в воздухе, на местности и на технике ОВ-зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты, хлорциана, а также паров V-газов в воздухе.

Принцип работы ВПХР заключается в следующем:

1. Анализируемый воздух прокачивается через индикаторные трубки.


2. При наличии отравляющих веществ (ОВ) изменяется окраска наполнителя трубок.


3. По полученному цвету приблизительно определяют концентрацию ОВ.

Комплектация и описание

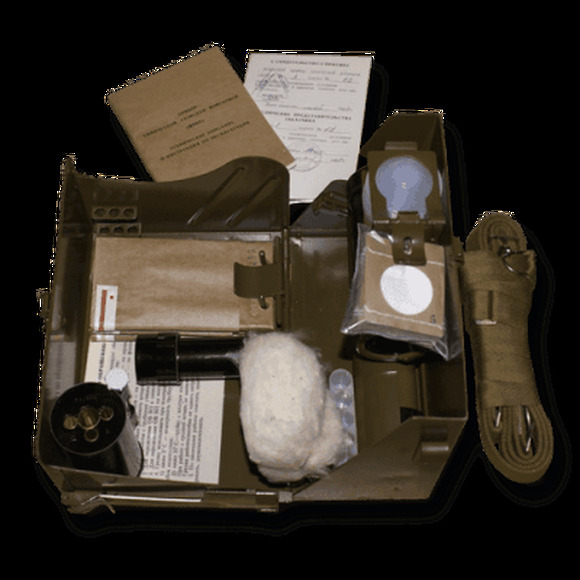

Прибор состоит из корпуса, насоса, бумажных кассет с индикаторными трубками, противодымных фильтров, защитных колпачков, грелки и патронов к ней, электрофонаря. В комплект прибора входят инструкции по эксплуатации прибора, лопатка, памятка по определению зарина, зомана, VX-газов.

Комплект ВПХР:

• корпус;


• крышка;


• противоаэрозольные фильтры;


• насадка;


• защитные колпачки;


• лопатка;


• ручной насос;


• кассеты с индикаторными трубками;


• электрофонарь;


• грелка;


• патроны к грелке;


• инструкция-памятка по работе с прибором;


• инструкция по обнаружению фосфорорганических ОВ;


• плечевой ремень.

Инструкция по эксплуатации

Подготовка к работе:

1. Провести внешний осмотр прибора.


2. Проверить исправность, наличие всех деталей.


3. Разместить кассеты с индикаторными трубками. С верху должны быть трубки с красным кольцом и точкой, затем - с зеленым, снизу - с желтым кольцом.


4. Снять с противодымного фильтра полиэтиленовый чехол.


5. Вынуть инструкцию по эксплуатации.


6. Закрепить прибор на груди.

Как использовать

Определение ОВ происходит путем сравнения времени, в течение которого окраска сохраняется на трубках. Красный цвет верхнего слоя опытной трубки, появившийся после желтой окраски в контрольной трубке, указывает на наличие в воздухе зарина, зомана или V-газов в опасной концентрации. Если в опытной и контрольной трубках желтый цвет возникает одновременно, это означает, что ОВ отсутствуют или обнаружены в незначительных количествах.

Для определения ОВ нужно:

• открыть прибор и поместить две трубки в штатив;


• вынуть насос;


• вскрыть трубки;


• разбить верхние ампулы ампуловскрывателем (с соответствующей маркировкой), трубки встряхнуть;


• опытную трубку вставить немаркированным концом в насос, сделать 5-6 качаний;


• извлечь опытную трубку из насоса;


• ампуловскрывателем разбить нижние ампулы трубок, одновременно их встряхнуть;


• наблюдать за изменением окраски трубок.

В случае, когда наполнитель опытной трубки окрашивается в желтый цвет сразу после разбивания нижней ампулы, выявляется наличие кислых веществ. Определение ОВ нужно повторить, применяя противодымный фильтр.

Разбор и принцип работы

Ручной насос — поршневой, применяется для прокачивания исследуемого воздуха через индикатор трубки. При 50 качаниях насоса в минуту через индикаторную трубку проходят 1,8-2 л воздуха. Насос состоит из головки, цилиндра, штока, рукоятки. Помещается в металлической трубе, вмонтированной в корпус прибора. Внутри трубы имеется пружина, предназначенная для выталкивания насоса при открывании защелки.

Насос вкладывается в трубу рукояткой штока наружу. В головке размещены нож для надреза концов индикаторных трубок и гнездо для установки индикаторной трубки. На торце имеются два глухих отверстия для обламывания концов трубок. В головке насоса размещены резиновый клапан и седло клапана. Для обеспечения герметичности соединения головки с клапановым устройством применяются резиновые прокладки.

В цилиндр насоса впрессовано направляющее кольцо с 4-мя отверстиями для выхода при обратном входе насоса. На шток надета резиновая манжета, закрепляемая втулкой. В рукоятке штока размещены ампуловскрыватель и сердечник – они служат для разбивания ампул в индикаторных трубках.

Для переноски прибора ВПХР имеется плечевой ремень с тесьмой, вес прибора составляет около 2,3 кг.

Срок службы

Гарантийный срок хранения ВПХР – 5 лет с даты выпуска.
