Описание товара Управляющее устройство для опытов по ЯМР\ЭПР

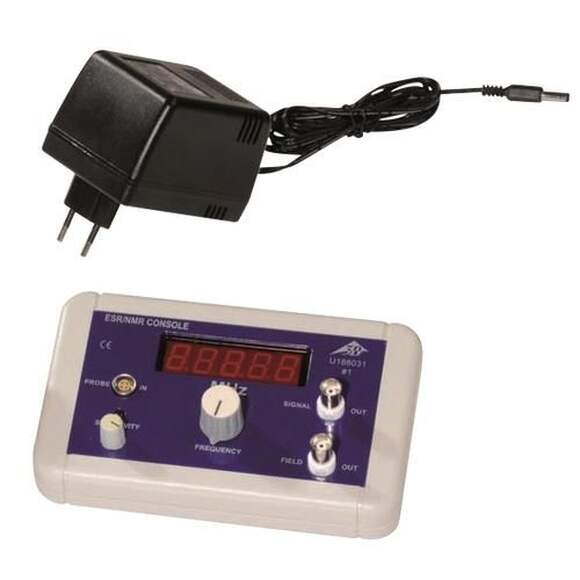

Управляющее устройство для опытов по ЯМР/ЭПР

Темы экспериментов, которые можно изучать с помощью данного устройства, включают:

• резонансное поглощение высокочастотного колебательного контура;


• зависимость резонансной частоты от магнитного поля;


• ширина резонансных линий;


• спин электрона и протона;


• магнитный момент атомных частиц и ядер;


• определение ядерных g-факторов;


• ядерно-спиновая томография.

Управляющее устройство ЭПР/ЯМР используется совместно с модулем ЭПР (1022705) для исследования электронного парамагнитного резонанса (ЭПР) в DPPH (дифенилпикрилгидразин) и с модулем ЯМР (1022706) для изучения ядерного магнитного резонанса (ЯМР) в глицерине, полистирене и тефлоне.

Резонансы можно наблюдать в результате переходов, вызванных высокочастотными воздействиями из-за изменений внешнего магнитного поля. Кривые резонансного поглощения можно просматривать с помощью простого двухканального осциллографа.

Консоль управления обеспечивает управляющие и питающие напряжения для используемого пробника и пары катушек. Она также генерирует подходящий сигнал для осциллографа и отображает значение высокочастотного сигнала в герцах.

Модель управляющего устройства ЭПР/ЯМР 1022700 рассчитана на сетевое напряжение 230 В / 50–60 Гц (±10 %), а модель 1022702 — на 115 В / 50–60 Гц (± 10 %).

Комплектация:

• консоль управления;


• встроенный блок питания, 12 В переменный ток (230В, 50/60 Гц).

Технические характеристики:

• Консоль управления:




• вход для пробника: четырёхконтактный разъем Lemo;


• разъёмы для катушек: источник пилообразного тока, 0–250 мА, 50 мс, пара коаксиальных разъёмов;


• выход магнитного поля: пропорционален току в катушке, 0 – 1 В, разъём BNC;


• выходной сигнал: резонансный сигнал, 0 — 1В, разъём BNC.


• Диапазон частот: приблизительно 45–75 МГц (ЭПР), 11–15 МГц (ЯМР).

Общие характеристики:

• Источник питания:
  - встроенный блок питания 12В переменный, 2.0 А, коаксиальный разъём питания 5,5 x 2,5 мм, длина кабеля: 2 м;
- рабочая температура: от 5 °C до 40 °C;
- максимальная относительная влажность: 80%;
- габариты: консоль — 170x105x45 мм³, блок питания — 100x90x70 мм³;
- вес: примерно 1050 г с учётом блока питания.
• излучение: EN 55011:2009;
• помехоустойчивость: EN 61326-1:2013.
• Соответствие стандартам безопасности:
• DIN EN 61010-1;
• DIN EN 61558-2-6.
• Трансформатор: безопасный трансформатор согласно DIN EN 61558–2–6; класс прибора: 2; степень загрязнения: 2;степень защиты: IP20.
