Описание товара Ультразвуковой эхоскоп

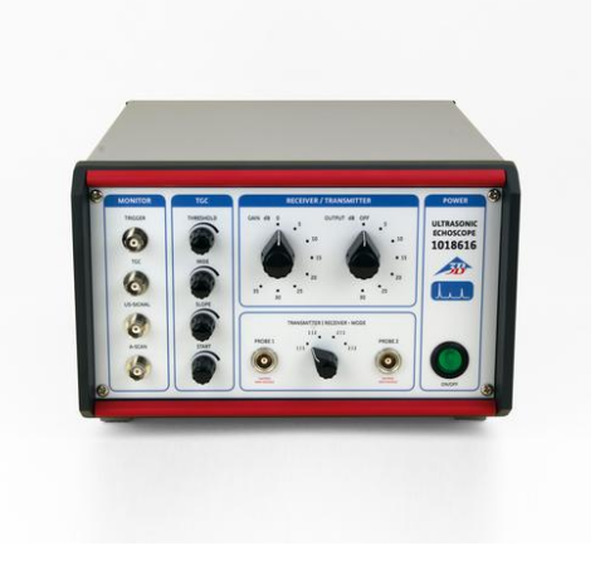

Ультразвуковой эхоскоп

Рабочее устройство для проведения опытов с ультразвуком в режиме отражения (принцип эхо-импульсов) или в теневом режиме с ультразвуковыми зондами 1 МГц (U100151), 2 МГц (U100161) и 4 МГц (U100171). Имеет встроенный блок передачи и приема, регулятор усиления по времени (TGC), встроенный аналого-цифровой преобразователь и микропроцессор для подключения компьютера для измерения и оценки через интерфейс USB. Подключение ультразвуковых зондов осуществляется с помощью надежных защелкивающихся гнезд с автоматическим опознаванием зонда. Компенсация потерь интенсивности ультразвуковых импульсов, проходящих через твёрдые или жидкие тела, осуществляется посредством регулирования усиления по времени с выбираемым порогом, начальной точкой, конечной точкой и быстрым линейным изменением компенсации усиления по времени. Наиболее важные функциональные сигналы (триггер, TGC, A-scan-сигнал (амплитудный сигнал) и ультразвуковой сигнал выводятся на байонетные гнезда на передней части устройства. В комплект поставки входит программное обеспечение для измерений и оценки, поддерживаемое операционной системой Windows. Ультразвуковой сигнал (эхограмма) выводится на экран одновременно с сигналом TGC, что позволяет регистрировать амплитудный и ультразвуковой сигналы на эхограмме раздельно или одновременно в виде функции времени или глубины проникания. Отображение всех заданных текущих параметров (рабочий режим, уровень передачи, коэффициент усиления, подключенные ультразвуковые зонды) расчёт частоты и кепстра ультразвукового сигнала (БПФ), отображение двухмерных ультразвуковых изображений (изображение В) и временной характеристики движения во времени слоёв отражения (метод движения во времени). Ультразвуковые зонды в комплект поставки не входят.

• Диапазон частоты: 1–5 МГц


• Передаваемый сигнал: импульс Дирака (< 1 мкс, от 0 В до 300 В)


• Мощность передачи: 0–30 дБ, шаг изменения 5 дБ


• Коэффициент усиления: 0–35 дБ, шаг изменения 5 дБ TGC (регулятор усиления по времени): плавная регулировка порогового значения, начального значения, времени нарастания и времени усиления, максимальный коэффициент усиления прибл. 32 дБ


• Выходы (передние): TGC, триггер, ультразвуковой сигнал, сигнал амплитудно-модулированного сканирования через байонетное гнездо для каждого выхода


• Разъёмы для зондов: 2, возможен выбор для режимов передачи, приёма или дуплексного режима


• Подключение ПК: USB


• Частота сканирования: 10, 25, 50 и 100 МГц


• Потребляемая мощность: прибл. 20 ВА
