Описание товара Набор для изучения связи по оптическим каналам

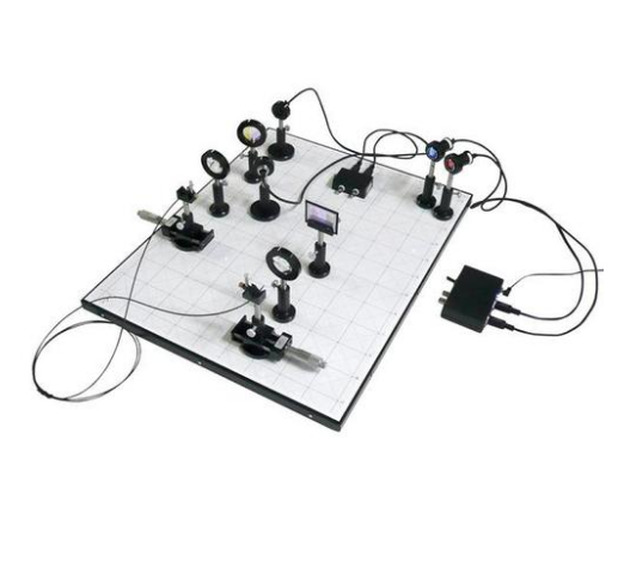

Набор для изучения связи по оптическим каналам

Полная экспериментальная система для количественного исследования передачи сигналов через оптические среды, а также процессов оптического мультиплексирования и демультиплексирования. Для построения двумерной оптической системы высокой точности предусмотрена магнитная скамья с печатной сеткой, на которой можно писать.

Темы экспериментов:

• Стеклянные волокна и оптическая телекоммуникация


• Приемный конус и оптимизация соединения с оптоволоконным кабелем


• Поглощение, влияние длины линии передачи


• Потеря связи


• Дифракция на оптической решетке и оптическое мультиплексирование


• Дихроические фильтры и оптическое демультиплексирование


• Спектральный состав источников света


• Спектродисперсия и рекомпозиция


• Цветные и интерференционные фильтры


• Формирование сигнала и согласование


• Полоса пропускания и предельная частота


• Расчет теоретической полосы пропускания


• Оптическая диафония

Содержимое:

• 1 оптическая скамья, 600x480 мм, для крепления магнитных компонентов


• 8 оптических держателей с магнитной основой


• 2 подвижных держателя, l = 25 мм, с магнитной основой


• 1 светодиод с коллимирующей линзой в рамке на стержне, красный


• 1 светодиод с коллимирующей линзой в рамке на стержне, синий


• 1 электронный передатчик сигнала, включая блок питания


• 1 электронный приемник сигнала, включая блок питания


• 2 фототранзистора в корпусе на стержне


• 1 оптоволоконный кабель с разъемами SMA, 1 м


• 1 дифракционная решетка, 600 линий/мм


• 1 дихроичный фильтр в корпусе на стержне, синий


• 1 дихроичный фильтр в корпусе на стержне, желтый


• 2 собирающие линзы в корпусе на стержне, f = 50 мм, диаметр 40 мм


• 1 держатель для решеток на стержне


• Держатели компонентов и пружинные зажимы


• Оптическая скамья 600 x 480 мм²; радиальные деления сетки: 0°, 45°, 90°, 135°; деления сетки: 5 см, 1 см


• Вес: около 12 кг
