Описание товара Двигатель Стирлинга модели D

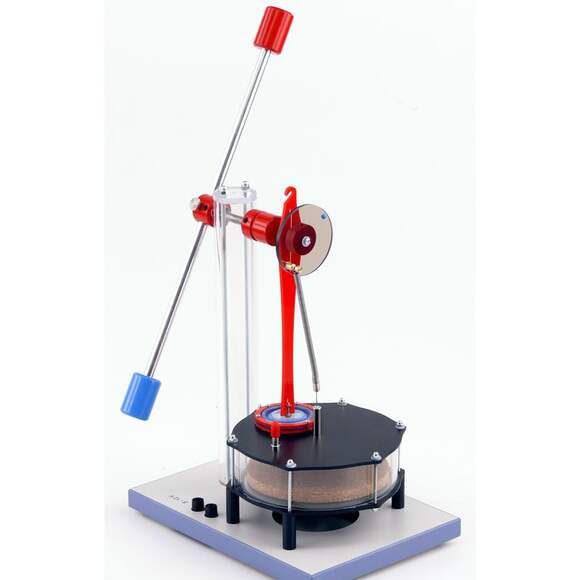

Двигатель Стирлинга модели D

Темы эксперимента:
• Работа двигателя Стирлинга как классического теплового двигателя
• Измерение частоты вращения на холостом ходу в зависимости от подводимого тепла
• Запись и анализ pV-диаграммы

Функциональная модель двигателя Стирлинга, основанная на идее профессора Вильке, оптимизирована для демонстрации студентам преобразования тепловой энергии в механическую и работы теплового двигателя, а также для исследования цикла Стирлинга.
Взаимодействие поршня перемещения и силового поршня особенно чётко видно при низкой частоте вращения. В этой версии поршень перемещения движется прерывисто: с задержкой во время нагрева рабочей среды (воздуха) и второй задержкой во время её охлаждения. Это обеспечивает более наглядную демонстрацию идеального цикла Стирлинга по сравнению с непрерывным движением поршня.

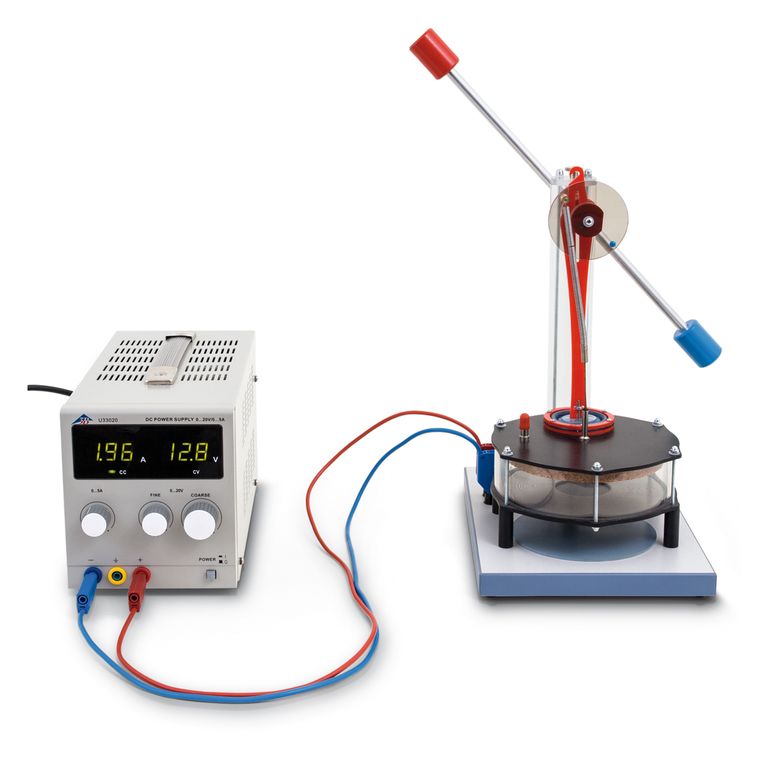

Источник тепла может быть представлен встроенной электрической плитой, пламенем свечи или сфокусированным излучением солнца или лампы. В последнем случае направление вращения будет зависеть от того, применяется ли тепло сверху или снизу.
Для записи pV-диаграмм давление можно измерять с помощью резинового шланга, подключённого к силовому цилиндру, а объём — измеряя перемещение силового поршня с помощью нити.

Напряжение нагревателя: 8–12 В, 1,5 А
Объём газа: 330 см³ – 345 см³
Шток маховика: 400 мм
Габариты без штока маховика: 260×185×330 мм³
Вес: 2,2 кг
