Описание товара Комплект учебно-лабораторного оборудования "Возобновляемыеисточники энергии. Солнечная фотоэлектрическая система"

Комплект учебно-лабораторного оборудования "Возобновляемые источники энергии. Солнечная фотоэлектрическая система"

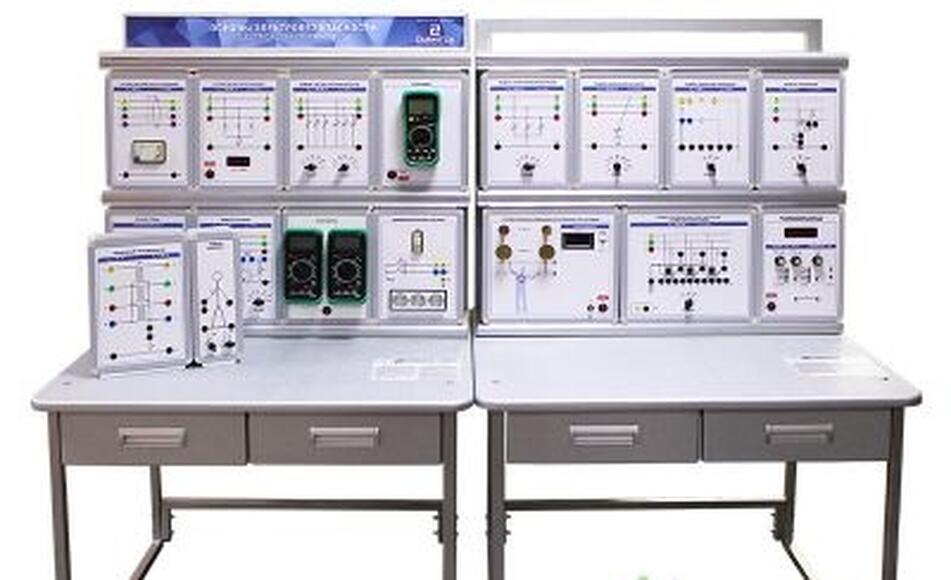

Лабораторный стенд представляет собой изделие стендового модульного исполнения.

Комплект поставки:
Лабораторный стенд "Основы электробезопасности".
Лабораторный стол с двухсекционным контейнером (2 шт.).
Двухуровневая рама для навешивания модулей (2 шт.).
Вывеска с названием стенда.
Комплект соединительных проводов и сетевых шнуров.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания для проведения лабораторных работ.
Технические характеристики (энерго-габаритные):
Габариты: 1860 х 800 х 1600 мм.
Масса: не более 150 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность от сети: 300 Вт.
Назначение:
Комплект учебно-лабораторного оборудования "Основы электробезопасности" предназначен для проведения лабораторно-практических занятий по одноименному курсу и обеспечивает изучение различных мер защиты человека от поражения электрическим током, моделирование действия электрического тока на организм человека, исследование методов и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1 кВ с изолированной и заземленной нейтралью, определение эффективности средств заземления и зануления при защите человека от поражения электрическим током.

Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Электробезопасность". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Состав (основного изделия):
Комплект лабораторных модулей:

Трехфазный источник питания.
Однофазный источник питания.
Трехфазный трансформатор.
Модель участка электрической сети.
Модель человека.
Модель замыкания на землю.
Модель сопротивления изоляции.
Модель измерения заземления.
Устройство контроля изоляции.
Устройство защитного отключения.
Модель заземлителя с вертикальным трубчатым электродом.
Модель заземления.
Модель зануления.
Устройство для исследования сопротивления тела человека.
Блок мультиметров.
Учебно-методическое пособие по проведению лабораторных работ:
1. Исследование влияния факторов, определяющих условия электробезопасности:

1.1. Исследование влияния сопротивления обуви (4 вида) и пола (4 вида) на условия электробезопасности.
1.2. Исследование влияния режима нейтрали на условия электробезопасности.
1.3. Исследование влияния параметров электрической сети (сопротивления изоляции и емкостной проводимости) на условия электробезопасности.
1.4. Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.
2. Исследование явлений при стекании тока в землю через защитный заземлитель:

2.1. Снятие зависимости потенциала основания электрооборудования от расстояния до заземлителя.
2.2. Снятие зависимости напряжения прикосновения от расстояния до заземлителя.
2.3. Снятие зависимости шагового напряжения от расстояния до заземлителя.
3. Исследование электрического сопротивления тела человека:

3.1. Исследование влияния на электрическое сопротивление тела человека площади контактной поверхности.
3.2. Исследование влияния на электрическое сопротивление тела человека частоты приложенного напряжения.
4. Моделирование защитного зануления электрооборудования:

4.1. Исследование влияния режима нейтрали электрической сети на эффективность защитного зануления.
4.2. Исследование влияния сопротивления нулевого провода на условия электробезопасности.
4.3. Исследование влияния сопротивления повторного заземления на условия электробезопасности.
4.4. Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.
5. Контроль изоляции в электрической сети с изолированной нейтралью:

5.1. Контроль изоляции методом трех вольтметров.
5.2. Контроль изоляции с помощью специализированного устройства.
6. Исследование работы устройства защитного отключения электрической сети:

6.1. Исследование работы устройства защитного отключения в электрической сети с глухо заземленной нейтралью.
6.2. Исследование работы устройства защитного отключения в электрической сети с изолированной нейтралью.
