Описание товара Газоанализатор ЭССА-СО-СН4 /(2) исполнение МБ

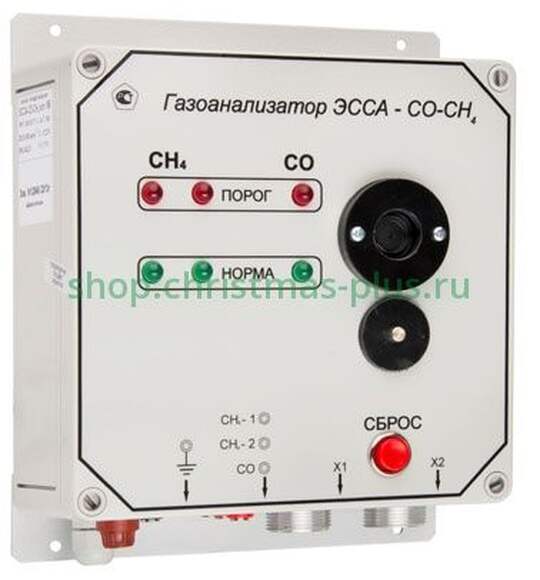

Газоанализатор ЭССА-СО-СН4 /(2) исполнение МБ

Газоанализаторы ЭССА–СО–СН4/(2) ИСПОЛНЕНИЕ МБ представляют собой автоматические стационарные приборы непрерывного действия.

Газоанализаторы ЭССА–СО–СН4/(2) ИСПОЛНЕНИЕ МБ зарегистрированы в Государственном реестре средств измерений Российской Федерации под номером 17424-09.

Газоанализатор ЭССА–СО–СН4 ИСПОЛНЕНИЕ МБ состоит из БИС со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО) и одного измерительного преобразователя (ИП) метана.
Газоанализатор ЭССА–СО–СН4/2 состоит из БИС со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО) и двух ИП метана.
БИС соединяется с ИП метана измерительным кабелем (экранированным, 3–х жильным), образуя измерительный канал СН4.

БИС выполнен в пластмассовом корпусе, на боковых панелях которого установлены: кабельный ввод с сетевым шнуром, предохранитель, тумблер включения питания ПИТ., разъем для подключения внешних исполнительных устройств к «сухим» контактам реле ПОРОГ 1, ПОРОГ 2, НЕИСПРАВНОСТЬ, разъем для подключения ИП  и гнезда контрольных точек измерительных каналов (10, 11,12,13).
У газоанализатора ЭССА–СО–СН4 гнездо контрольной точки второго канала метана отсутствует.

Внутри корпуса БИС расположены электронные платы, обеспечивающие:
• питание ИП и детектора СО;
• формирование сигналов, управляющих световой сигнализацией;
• формирование сигналов, управляющих включением реле ПОРОГ 1, ПОРОГ 2, НЕИСПРАВНОСТЬ;
• формирование сигналов, управляющих звуковой сигнализацией.

Газоанализаторы ЭССА–СО–СН4/(2) имеют реле (НЕИСПРАВНОСТЬ), срабатывающее при обрыве, коротком замыкании измерительного кабеля, а также при некоторых неисправностях ИП метана и при обесточивании БИС.

Условия эксплуатации газоанализатора:
• электрическое питание БИС должно осуществляться от сети переменного тока (220+22 -33) В частотой (50+- 1) Гц;
• температура окружающей среды – от 0 до 45 °С;
• относительная влажность окружающей среды – от 30 до 95 %
• (без конденсации влаги);
• атмосферное давление – 84-106.7 кПа [(630-800) мм  Т.ст.];
• механические вибрации – 0.15 мм при частоте от 10 до 55 Гц;
• состав окружающей среды – атмосферный воздух, воздух рабочей зоны или технологическая газо-воздушная смесь;
• уровень индустриальных радиопомех, воздействующих на газоанализатор, не должен превышать величин, предусмотренных “Общесоюзными нормами допускаемых радиопомех” ( нормы 8-72) и ГОСТ 23511.

В газоанализаторе используются электрохимический (СО) и термокаталитический методы детектирования (СН4).

Электрохимический метод детектирования основан на реакции измеряемого вещества с электролитом, протекающей в детекторе.
Детектор имеет три электрода, между которыми находится электролит. Сила тока, генерируемая в детекторе, пропорциональна концентрации измеряемого вещества в пределах диапазона измерений.
Термокаталитический метод детектирования основан на измерении теплового эффекта реакции термокаталитического окисления измеряемого вещества на платиновой проволоке или мелкодисперсном металле платиновой группы.
Изменение температуры термокаталитического детектора пропорционально концентрации измеряемого вещества в пределах диапазона измерений.

Основные технические характеристики представлены в таблице №1

Показатели надежности газоанализаторов:
• средняя наработка на отказ должна быть не менее 10000 часов;
• средний срок службы газоанализаторов должен быть не менее 10 лет;
• средний срок службы чувствительного элемента оксида углерода – 10 лет.
• средний срок службы термокаталитического детектора – 12 месяцев

Таблица №1
